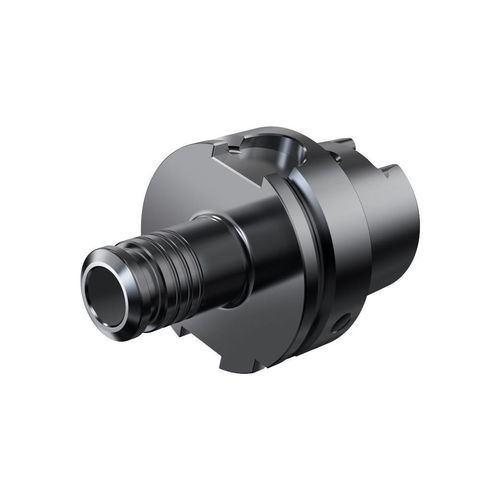

Патрон для инструментов HSK

цанговыйвысокой точностис высокой скоростью

Обзор продукта

• Высокая точность зажима: радиальное биение по 3 измерениям ≤2 µm, подходит для высокоточного и высокоскоростного машиностроения
• Высокий момент зажима: ≥2× момент зажима обычных держателей
• Высокая концентричность зажима: стабильная повторяемость зажима
• Долгий ресурс: циклы зажима ≈ 20 000 (ок. 2–5 лет при нормальной эксплуатации)
• Отличная демпфировка и снижение вибраций: продление ресурса инструмента и улучшение качества поверхности
• Удобство зажима: однокнопочное зажатие инструмента на специальном станке

Области применения
Подходит для зажима различных режущих инструментов в авиации, полупроводниковой, медицинской и других отраслях промышленности.

Технические параметры
Позиция (Ед. : mm) | Серия SK | Серия HSK
Макс. диаметр зажима d | 4-25 | 4-25
D | 10-50 | 10-50
L | 50-120 | 45-120
Цанги | PC6-PC32 | PC6-PC32

Характеристики / технические спецификации

• Тип: пресс‑фит держатель инструмента (серия HSK)
• Точность зажима: радиальное биение по 3 измерениям ≤2 µm
• Момент зажима: ≥2× по сравнению со стандартными держателями
• Концентричность зажима: стабильная повторяемость
• Ресурс: ≈20 000 циклов зажима (ок. 2–5 лет при нормальной эксплуатации)
• Демпфирование/снижение вибраций: улучшение качества поверхности и продление срока службы инструмента
• Метод зажима: однокнопочное зажатие на специальном станке
• Макс. диаметр зажима (HSK): 4–25 мм
• D (HSK): 10–50 мм
• L (HSK): 45–120 мм
• Совместимые цанги: PC6–PC32
