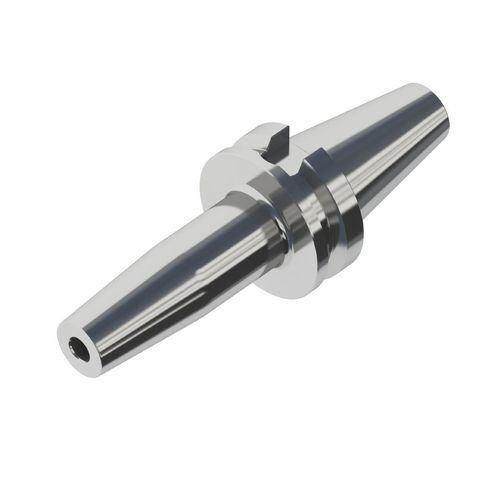

Патрон для инструментов BT

с бандажированиемдля обработкидля точной механики

Общее описание

• Высокая динамическая балансировка: сбалансировано по G2.5 при 25 000 об/мин; по G1.0 при 60 000 об/мин
• Высокая точность: сверхдлинная конструкция; биение держателя ≤0,001 мм; точность биения в пределах 0,003 мм при 4×D
• Высокая сила зажима: примерно 2× по DIN
• Устойчивость к коррозии/износу/ржавчине: специальная поверхностная обработка
• Сохранение точности после термической обработки без искажений: финишная фрезеровка шпоночной канавки после термообработки
• Долговечность: до 3 000 циклов зажима при использовании с Conprofe Shrink-Fit Machine

Принцип работы
Зажим реализуется за счет теплового расширения и сжатия. Держатель нагревают с помощью Shrink-Fit блока, вставляют инструмент при расширенном внутреннем отверстии, после охлаждения корпус сжимается и надежно фиксирует инструмент. Механические соединительные элементы (патроны, гайки) не требуются, что делает систему подходящей для высокоскоростной обработки с требованиями к динамической балансировке, точности биения и жесткости зажима.

Области применения
Подходит для зажима различных режущих инструментов в авиационной, полупроводниковой, медицинской и других промышленных областях обработки.

Технические параметры
Item (Единица: mm) | Стандартный тип | Узкий тип
Диаметр зажима d | 4-20 | 4-20
D | 15-33 | 10-27
D1 | 20-51 | 14-33
L | 80-160 | 90
Мин. длина ввода E | 15-42 | 15-47
Макс. длина ввода H | 60-210 | 65-110

Характеристики / Технические спецификации

• Динамическая балансировка: G2.5 при 25 000 об/мин; G1.0 при 60 000 об/мин
• Биение: ≤0,001 мм (держатель); точность биения в пределах 0,003 мм при 4×D
• Сила зажима: примерно 2× по DIN
• Материал / Покрытие: легированная сталь со специальной поверхностной обработкой для защиты от коррозии/износа/ржавчины
• Конструкция: сверхдлинная конструкция для обеспечения высокой точности
• Термообработка и обработка: финишная фрезеровка шпоночной канавки после термообработки для предотвращения искажений
• Долговечность: до 3 000 циклов зажима при использовании с Conprofe Shrink-Fit Machine
• Типичные размеры (Стандартный тип): диаметр зажима 4–20 мм; D 15–33 мм; D1 20–51 мм; L 80–160 мм; мин. ввод E 15–42 мм; макс. ввод H 60–210 мм
• Типичные размеры (Узкий тип): диаметр зажима 4–20 мм; D 10–27 мм; D1 14–33 мм; L 90 мм; мин. ввод E 15–47 мм; макс. ввод H 65–110 мм
