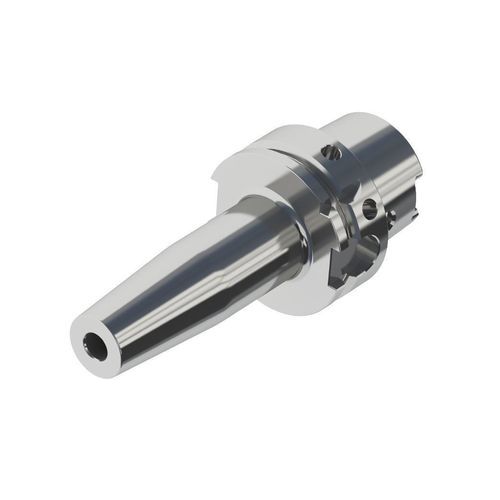

Патрон для инструментов HSK

с бандажированиемстандартныйтонкий

Обзор продукта

• Высокая динамическая балансировка: балансировка G2.5 при 25 000 об/мин; G1.0 при 60 000 об/мин
• Высокая точность: укороченная/удлинённая конструкция; биение (runout) держателя ≤0,001 мм; точность биения ≤0,003 мм при 4×D
• Высокая сила зажима: сила зажима примерно в 2× выше стандарта DIN
• Антикоррозионное, износостойкое и противоржавейное покрытие: специальная обработка поверхности
• Высокая точность без деформации от термообработки: паз под шпонку тонко фрезерован после термообработки
• Ресурс зажима: до 3000 операций зажима с использованием Conprofe Shrink-Fit Machine

Принцип действия
Зажим основан на принципе теплового расширения и сжатия. Держатель инструмента нагревается Shrink-Fit блоком, и инструмент вставляется, когда внутреннее отверстие расширяется. После охлаждения держатель сжимается и надежно фиксирует инструмент напрямую, без механических соединительных элементов, таких как цанги или гайки. Такое решение идеально для высокоскоростной обработки, требующей высокой точности, динамической балансировки и жесткости зажима.

Сценарии применения
Подходит для закрепления различных режущих инструментов в авиационной, полупроводниковой, медицинской и других промышленных областях, где требуются высокая точность и балансировка.

Технические параметры

• Стандартный тип: Диаметр зажима d: 4–20 мм; D: 15–44 мм; D1: 20–53 мм; L: 60–160 мм; Мин. длина зажима E: 15–48 мм; Макс. длина зажима H: 40–95 мм (единица: мм)
• Узкий тип: Диаметр зажима d: 4–12 мм; D: 10–18 мм; D1: 14–30 мм; L: 65–120 мм; Мин. длина зажима E: 15–42 мм; Макс. длина зажима H: 45–95 мм (единица: мм)

Особенности / Технические характеристики

• Класс динамической балансировки: G2.5 @ 25 000 об/мин; G1.0 @ 60 000 об/мин
• Биение (runout): ≤0,001 мм (держатель); ≤0,003 мм при 4×D
• Сила зажима: ≈2× стандарт DIN
• Материал: легированная сталь (как указано для данной модели)
• Обработка поверхности: специальная обработка — коррозионно- и износостойкая, против ржавчины
• Паз под шпонку: тонкая фрезеровка после термообработки для предотвращения деформации
• Циклы зажима: до 3000 раз с использованием Conprofe Shrink-Fit Machine
• Варианты конструкции: стандартный тип и узкий тип с указанными выше размерами
