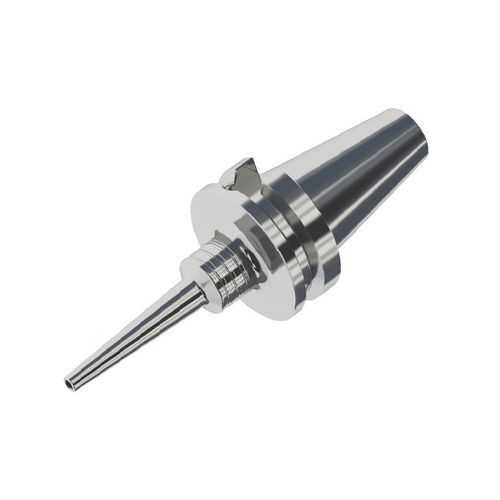

Патрон для инструментов BT

с бандажированиемдля обработкидля точной механики

Обзор продукта

• Динамическое балансирование: G2.5 при 25 000 об/мин; G1.0 при 60 000 об/мин
• Высокая точность: удлинённая конструкция; биение держателя инструмента ≤0,001 мм; ≤0,003 мм при 4×D
• Повышенная сила зажима: до 2× стандарт DIN
• Устойчивость к коррозии/износу/ржавчине: специальная обработка поверхности
• Минимальная деформация после термообработки: паз после термообработки финишно-фрезерован
• Долговечность: до 3 000 циклов зажима с использованием специальной легированной стали и Conprofe Shrink-Fit Machine

Принцип работы
Зажим основан на принципе теплового расширения и сжатия. Нагрейте держатель инструмента с помощью Shrink-Fit блока, вставьте режущий инструмент при расширенном внутреннем отверстии, затем при остывании держатель сжимается и надёжно фиксирует инструмент.
Система зажимает инструмент без механических соединений, таких как цанги или гайки, что делает её пригодной для высокоскоростной обработки, требующей точности биения, динамического баланса и жёсткости зажима.

Примеры применения
Предназначен для зажима различных режущих инструментов в авиационной промышленности, производстве полупроводников, медицинском машиностроении и других промышленных областях высокой точности.

Технические параметры
Item (Единица: мм) — Стандартный тип — Ультра тонкий тип
Диаметр зажима d — 4-10 — 4-10
D — 10-22 — 7-13
D1 — 25-36 — 25-36
L — 75-120 — 95-180
M — 22-67 — 42-97
Мин. длина зажима E — 12-30 — 12-30
Толщина стенки t — 3-6 — 1.5

Характеристики / Технические спецификации

• Диаметр зажима (d): стандарт 4-10 мм; ультра тонкий 4-10 мм
• D: стандарт 10-22 мм; ультра тонкий 7-13 мм
• D1: 25-36 мм (оба типа)
• L (Длина): стандарт 75-120 мм; ультра тонкий 95-180 мм
• M: стандарт 22-67 мм; ультра тонкий 42-97 мм
• Минимальная длина зажима (E): 12-30 мм (оба типа)
• Толщина стенки (t): стандарт 3-6 мм; ультра тонкий 1,5 мм
• Класс балансировки: G2.5 при 25 000 об/мин; G1.0 при 60 000 об/мин
• Точность биения: ≤0,001 мм (держатель инструмента); ≤0,003 мм при 4×D
• Сила зажима: до 2× стандарта DIN
• Долговечность: до 3 000 циклов зажима с использованием специальной легированной стали и Conprofe Shrink-Fit Machine
• Поверхность: специальная обработка для защиты от коррозии, износа и ржавчины
