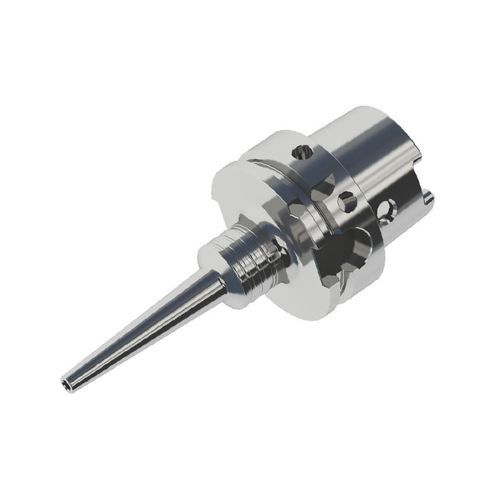

Патрон для инструментов HSK

с бандажированиемдля фрезерованиядля обработки

Обзор

• Высокая динамическая балансировка: сбалансировано до G2.5 при 25 000 об/мин и до G1.0 при 60 000 об/мин
• Высокая точность: удлинённая конструкция; биение держателя инструмента ≤ 0,001 мм; точность биения ≤ 0,003 мм при 4×D
• Высокая сила зажима: до 2× стандарт DIN
• Устойчивость к коррозии/износу/ржавчине: специальная обработка поверхности
• Отсутствие деформации после термообработки: шпоночный паз фрезерован после термообработки
• Долговечность циклов зажима: до 3000 циклов с легированной сталью при использовании Conprofe Shrink-Fit Machine

Принцип работы
Зажим осуществляется за счёт теплового расширения и сжатия. Держатель нагревается Shrink-Fit-аппаратом и инструмент вставляется при расширенном внутреннем отверстии. После охлаждения держатель сжимается и надёжно фиксирует инструмент напрямую, без механических соединительных элементов, таких как цанги или гайки. Принцип подходит для высокоскоростной обработки, требующей высокой точности, динамической балансировки и жёсткости зажима.

Примеры применения
Подходит для фиксации различных режущих инструментов в авиации, полупроводниковой, медицинской и других промышленных областях обработки.

Технические параметры

• Единица: мм
• Диаметр зажима d: Стандарт 4–10 | Ультратонкий 4–10
• D: Стандарт 10–22 | Ультратонкий 7–13
• D1: Стандарт 25–42 | Ультратонкий 25–36
• L (длина): 85–180 (обе модификации)
• M: Стандарт 42–67 | Ультратонкий 42–97
• Мин. длина зажима E: 12–30 (обе модификации)
• Толщина стенки t: Стандарт 3–6 | Ультратонкий 1,5

Характеристики / технические спецификации

• Серия: HSK Series
• Варианты материала: нержавеющая сталь (ультратонкая версия)
• Балансировка: G2.5 при 25 000 об/мин; G1.0 при 60 000 об/мин
• Биение: биение держателя ≤ 0,001 мм; точность ≤ 0,003 мм при 4×D
• Сила зажима: до 2× стандарта DIN
• Поверхность: специальная обработка для устойчивости к коррозии, износу и ржавчине
• Термообработка: шпоночный паз фрезерован после термообработки для предотвращения деформации
• Циклы зажима: до 3000 раз с легированной сталью при использовании Conprofe Shrink-Fit Machine
• Диапазон диаметров зажима: 4–10 мм
• Толщина стенки (Ультратонкая): 1,5 мм
• Диапазон длин L: 85–180 мм
