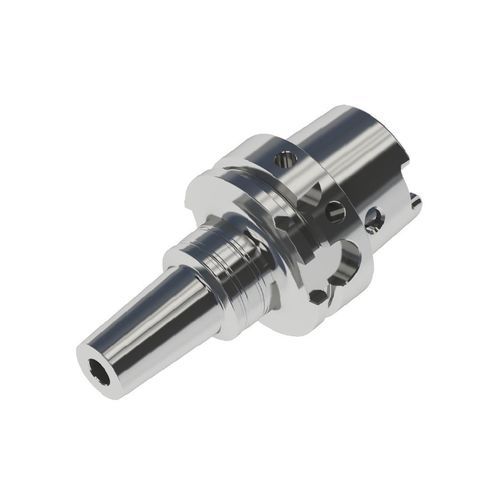

Патрон для инструментов HSK

с бандажированиемдля обработкиуравновешенный

Обзор продукта

• Высокий динамический баланс: сбалансировано до G2.5 при 25 000 об/мин; G1.0 при 60 000 об/мин
• Высокая точность: удлинённая конструкция; биение державки ≤0,001 мм; точность биения ≤0,003 мм при 4×D
• Высокая сила зажима: до 2× стандарта DIN
• Обработка поверхности: коррозионностойкая, износостойкая, противоржавчинная
• Тонкая фрезеровка паза после термообработки для предотвращения деформации
• Ресурс зажима: до 3 000 циклов с использованием специальной легированной стали и машины Conprofe Shrink-Fit

Принцип работы
Зажим осуществляется за счёт термического расширения и сжатия: державку нагревают с помощью Shrink-Fit блока, вставляют инструмент при расширенном внутреннем отверстии, затем при охлаждении державка сжимается и непосредственно фиксирует инструмент без оправок или гаек. Решение подходит для высокоскоростной обработки, требующей точности, динамического баланса и жёсткости зажима.

Сферы применения
Подходит для фиксации различных режущих инструментов в авиационно-космической отрасли, полупроводниковой, медицинской и других промышленных областях.

Технические параметры

• Диаметр зажима d: 4–10 мм (Standard / Ultra Slim)
• D: 10–22 мм (Standard) / 7–13 мм (Ultra Slim)
• D1: 25–42 мм (Standard) / 25–36 мм (Ultra Slim)
• L: 85–180 мм
• M: 42–67 мм (Standard) / 42–97 мм (Ultra Slim)
• Мин. длина зажима E: 12–30 мм
• Толщина стенки t: 3–6 мм (Standard) / 1,5 мм (Ultra Slim)

Характеристики / Технические спецификации

• Серия: HSK Series
• Материал: нержавеющая сталь (Standard)
• Динамический баланс: G2.5 при 25 000 об/мин; G1.0 при 60 000 об/мин
• Биение: биение державки ≤0,001 мм; точность биения ≤0,003 мм при 4×D
• Сила зажима: до 2× стандарта DIN
• Обработка поверхности: коррозионностойкая, износостойкая, противоржавчинная
• Термообработка: тонкая фрезеровка паза после термообработки для предотвращения деформации
• Циклы зажима: до 3 000 с использованием специальной легированной стали и машины Conprofe Shrink-Fit
