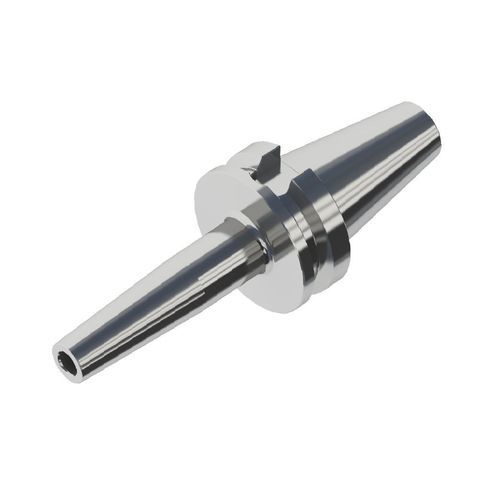

Патрон для инструментов BT

с бандажированиемдля обработкидля точной механики

Обзор продукта

• Высокая динамическая балансировка: сбалансировано до G2.5 при 25 000 об/мин; до G1.0 при 60 000 об/мин
• Высокая точность: удлинённая конструкция; биение держателя инструмента 0,001 мм; точность биения ≤ 0,003 мм при 4×D
• Высокая сила зажима: примерно в 2× больше стандарта DIN
• Обработка поверхности: коррозионностойкое, износостойкое и антикоррозийное покрытие
• Долговечность: до 3000 циклов зажима с Conprofe Shrink-Fit Machine

Принцип работы
Зажим осуществляется по принципу теплового расширения: нагреть держатель BT Series с помощью Shrink-Fit блока, вставить инструмент при расширении отверстия и охладить для образования плотного натяга без цанг или гаек. Подходит для высокоскоростной обработки, требующей высокой точности, балансировки и жёсткости зажима.

Сферы применения
Предназначен для зажима различных режущих инструментов в авиационной, полупроводниковой, медицинской и общей прецизионной промышленности.

Технические параметры

• Диаметр зажима d: Standard 4–20 мм; Slim 4–20 мм
• D: Standard 15–33 мм; Slim 10–27 мм
• D1: Standard 20–51 мм; Slim 14–33 мм
• L (длина): Standard 80–160 мм; Slim 90 мм
• Мин. длина вставки E: Standard 15–42 мм; Slim 15–47 мм
• Макс. длина вставки H: Standard 60–210 мм; Slim 65–110 мм
• Динамическая балансировка: G2.5 @25 000 об/мин; G1.0 @60 000 об/мин
• Биение: биение держателя 0,001 мм; точность биения ≤ 0,003 мм при 4×D
• Сила зажима: прибл. 2× стандарт DIN

Характеристики

• Материал: легированная сталь, прецизионная обработка
• Поверхность: специальное коррозионно/износостойкое покрытие
• Оценочные циклы зажима: до 3000 с Conprofe Shrink-Fit Machine
