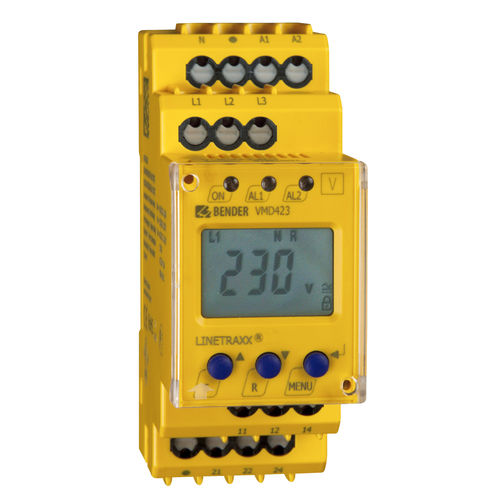

Реле для наблюдения недонапряжение LINETRA ® VMD42 series

скачков напряженийчастотыпорядка чередования фаз

Обзор
Серия LINETRAXX® VMD423 представляет собой трёхфазные реле контроля напряжения и частоты, предназначенные для наблюдения точки ввода распределённых генераторов (>30 кВт). Измерения выполняются в сети низкого напряжения или через трансформаторы напряжения (100 В) в точке ввода в среднее напряжение. Устройство фиксирует недонапряжение/перенапряжение, пониженную/повышенную частоту, асимметрию, обрыв фазы и порядок фаз. Реле аварии срабатывает ≤ 80 ms при превышении настроенных уставок; перенапряжение оценивается по среднему значению за 10-минутный интервал. VMD423 требует отдельного питания; VMD423H питается от контролируемой системы.

Сертификаты

• DIN V VDE V 0126-1-1:2006-02 (для соответствующих стран)
• EN 50438:2007 (при применимости)
• Национальные одобрения: C10/11 (Бельгия), рекомендации ENEL и др.

Особенности

• Модификации: VMD423 с отдельным питанием; VMD423H с питанием от сети
• Мониторинг: недонапряжение, перенапряжение (среднее за 10 мин), пониженная/повышенная частота для 3(N)AC 0…500 V
• Контроль асимметрии, обрыва фазы и порядка фаз
• Регулируемые задержки запуска, срабатывания и возврата; регулируемая гистерезис переключения
• Измерение действующих значений (AC + DC) и многофункциональный ЖК-дисплей
• Два независимых аварийных реле (по одному переключающему контакту); выбор N/C или N/O и поведения памяти ошибок
• Индикаторы LED: питание, авария1, авария2; внутренняя кнопка Test/Reset
• Парольная защита настроек; пломбируемая прозрачная крышка; непрерывная самодиагностика
• Клеммы: push-wire или винтовые в зависимости от артикула; корпус 2 модуля (36 мм); RoHS

Применение

• Мониторинг автоматических точек переключения между локальными генераторами и публичной сетью низкого напряжения
• Соответствие требованиям по подключению к сети DIN V VDE V 0126-1-1, EN 50438 и национальным правилам
• Подходит для фотоэлектрических установок, когенерации, ветро- и гидроэнергетики и прочих распределённых источников

Варианты
Type | Supply voltage U_S* | Nominal system voltage U_n* | Response value | Art. No.
VMD423-D-1 | DC 9,6…94 V / AC 16…72 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010020 / B93010020
VMD423-D-2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010021 / B93010021
VMD423H-D-3 | U_n (питание от контролируемой системы) | 3(N)AC 0…500 V, 40…65 Hz | AC 70…500 V | B73010022 / B93010022
(* Абсолютные значения. B7… = push-wire клемма / B9… = винтовая клемма)

Опциональные аксессуары
Type | Art. No.
Mounting clip for screw mounting (one piece per device) | B98060008
Mounting frame XM420 | B990994

Загрузки (выборочно)

• Декларации соответствия и сертификаты
• Технические паспорта, руководства и быстрые инструкции
• Текст для тендеров, декларации UKCA/CE

Технические характеристики

• Измеряемые величины: трёхфазные напряжения (r.m.s.), частота, асимметрия, порядок фаз, обрыв фазы
• Диапазон измерения напряжения: AC 0…500 V
• Диапазон частоты: 40…65 Hz
• Определение перенапряжения: среднее значение за 10 минут; срабатывание реле ≤ 80 ms
• Выходы: два независимых аварийных реле (переключающиеся контакты)
• Пользовательские функции: настраиваемые задержки и гистерезис; защита паролем; Test/Reset
• Индикаторы: ЖК-дисплей, LED; память значения срабатывания
• Клеммы/корпус: push-wire или винтовые клеммы; корпус 2 модуля 36 мм
• Соответствие: RoHS и применимые национальные сертификаты
