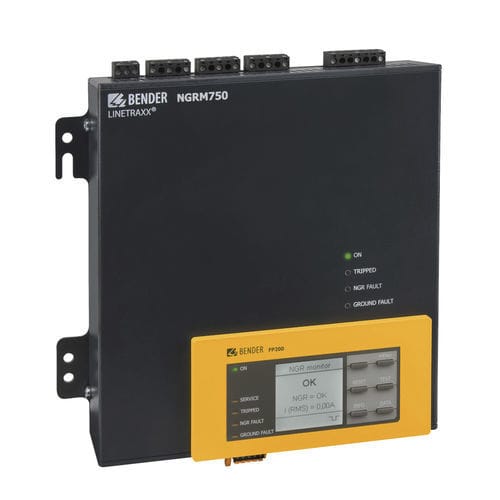

Монитор резистора заземления нейтрали NGRM750 обнаруживает отказы резистора заземления и замыкания на землю, а также контролирует напряжение в линии. Он предназначен для использования в коммерческих и промышленных энергосистемах с низкоомным заземлением (LRG). Это усовершенствованное устройство, позволяющее контролировать :
- Ток через резистор заземления нейтрали (NGR)
- Напряжение между нейтральной точкой трансформатора или генератора и землей (падение напряжения на NGR)
- Неисправность (обрыв) NGR, включая неисправность соединений между нейтралью и землей
- Напряжения между линией и землей и между линией и землей
Преимуществом для многих пользователей является многоязычный пользовательский интерфейс, позволяющий считывать значения и программировать на родном языке
Реле разработано для легкой модернизации с монтируемым на панели человеко-машинным интерфейсом (HMI). При желании реле можно легко запрограммировать через встроенный веб-сервер. Реле NGRM750 могут легко подключаться к системе диспетчерского контроля с коммуникациями Modbus TCP/IP или RTU.
Для применения в системах заземления генераторов или трансформаторов на экстремальных высотах, NGRM750 имеет возможность работы на высоте 5 000 м над уровнем моря.
Это идеальное решение, которое легко переоборудовать в существующие системы LRG или установить на заводе в новые комплекты LRG. Возможности достигают 25 кВ и 2 000 A.
- Определение RNGR с помощью пассивных и активных методов измерения
- Непрерывный мониторинг RNGR, даже если установка обесточена
- Сигнализация или отключение при замыкании на землю
- Контроль тока INGR
- Контроль напряжения UNGR
- Индикация неисправной фазы (опционально; до 690 В прямое подключение, в противном случае через трансформаторы потенциала)
- Связь по Ethernet
- Веб-сервер
---
