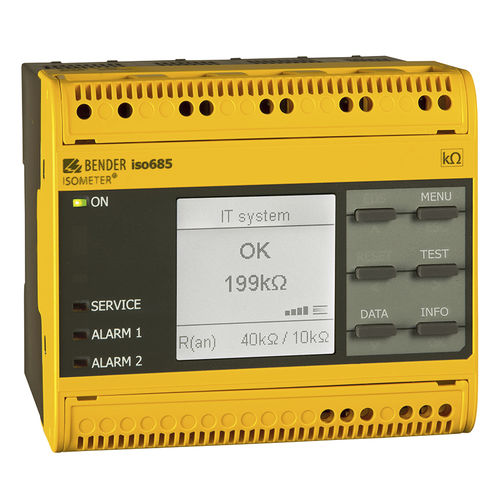

Тестер изоляции для трехфазной системы ISOMETER® iso685-…-P series

для сети ACAC/DCDC

Обзор
ISOMETER® iso685-…-P — прибор контроля сопротивления изоляции для изолированных (IT) систем в соответствии с IEC 61557-8 и IEC 61557-9. Применим в AC, 3(N)AC, AC/DC и DC системах; подходит для участков, где в сети AC присутствуют компоненты с питанием от DC (выпрямители, инверторы, частотные приводы).

Ключевые функции

• Предустановленные измерительные профили (AMPPlus и профильно-специфичные методы)
• Измерение сопротивления изоляции, напряжения, ёмкости и частоты
• Встроенный веб‑сервер и удалённая настройка
• Коммуникации: Modbus TCP/RTU, BCOM, RS-485 (BS-шина)
• История с реальным временем (буфер ≈ 3 дня), до 1023 сообщений об авариях

Варианты исполнения

• iso685-D-P: встроенный графический ЖК‑дисплей высокого разрешения и элементы управления; не совместим с FP200.
• iso685W-D-P: D‑вариант с опцией W для повышенных климатических/механических требований.
• iso685-S-P: без дисплея и органов управления; предназначен для работы через панель FP200.
• iso685W-S-P: S‑вариант с опцией W, применяется с FP200W в суровых условиях.

Детали вариантов

• D‑варианты: прямое управление на приборе, графическое отображение isoGraph для тренда сопротивления изоляции.
• S‑варианты: управление через FP200/FP200W; подходят при удалённом расположении передней панели.
• Опция W: расширенный температурный диапазон и повышенные механические/климатические характеристики (например, -40…+70°C, 3K23 / 3M12).

Выбранные функции

• Автоматическая адаптация к имеющейся ёмкости утечки сети
• Два отдельно настраиваемых диапазона уставок (Alarm 1/Alarm 2): 1 kΩ…10 MΩ
• Контроль соединений и автоматический самотест устройства
• Аналоговые выходы, пропорциональные измеренному значению изоляции (0(4)…20 мA, 0…400 μA, 0…10 V, 2…10 V, гальваническая развязка)
• Свободно программируемые цифровые входы/выходы и пользовательские тексты для каналов

EDS44x — локаторы изоляционных повреждений (выдержки)

• Выборочная локализация повреждений изоляции в AC, 3AC и DC IT‑системах
• Подключение до 12 трансформаторов тока измерительных серий CTAC, WR, WS
• Чувствительность локализации: EDS440 = 2…10 mA; EDS441 = 0.2…1 mA
• Обмен данными между компонентами через BS‑шину (RS-485) или BB‑шину

Применение

• Главные цепи AC, DC или AC/DC, в том числе с напрямую подключёнными DC‑компонентами
• Системы ИБП, аккумуляторные станции и установки со SMPS
• Нагреватели с фазовым управлением, приводы и преобразователи
• IT‑системы с высокой ёмкостью утечки или требующие локализации повреждений

Опциональные аксессуары (избранное)

• Локаторы EDS440 / EDS441 и W/L‑варианты для жёстких условий
• Релейные модули (IOM441-S), наборы клемм (винтовые, push‑wire), корпусные аксессуары

Технические данные (кратко)

• Стандарты: IEC 61557-8, IEC 61557-9
• Номинальное напряжение сети: пример AC 0…690 V; 1…460 Hz · DC 0…1000 V
• Питание: пример AC/DC 24…240 V (в зависимости от варианта)
• Диапазоны срабатывания: 1 kΩ…10 MΩ (два раздельно настраиваемых диапазона)
• Коммуникации: BCOM, Modbus TCP/RTU, RS-485 (BS), встроенный веб‑сервер; опция COMTRAXX®
• Память: история до 1023 сообщений с меткой времени, буфер ≈ 3 дня
• Опция W: расширенный температурный диапазон и улучшенные механические/климатические характеристики
