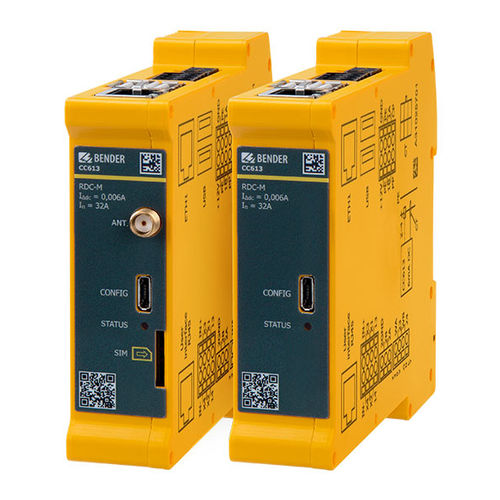

Контроллер нагрузки для наблюдения CC613

для электрических транспортных средствModbusс беспроводной сетью

Обзор
CC613 — это контроллер зарядки следующего поколения и центральный контроллер станции зарядки электромобилей. Он связывается с автомобилем и бекендом, контролирует внутреннее аппаратное обеспечение и пользовательские интерфейсы и контролирует соединение между станцией и автомобилем. Корпус интегрирует Ethernet‑интерфейс при сохранении размеров, совместимых с CC612 для простой замены. Контроллер поддерживает PLC по ISO 15118, обнаружение DC-ошибочных токов через внешний трансформатор тока, интегрированное динамическое управление нагрузкой (DLM), варианты с интегрированным 4G-модемом и обновления ПО через USB, Ethernet или OTA.

Ключевые интегрированные функции

• Интегрированное динамическое управление нагрузкой (DLM) для оптимального распределения доступной мощности между точками зарядки; управляется локально или верхнеуровневой системой
• Интегрированная Powerline Communication (PLC) по ISO 15118 для Plug & Charge / autocharge
• Интегрированный аварийный механизм открывания для механического освобождения вилки при потере питания станции (управление приводом и мониторинг 12 В)
• Поддержка Smart‑Grid через OCPP 1.5 и 1.6 (JSON и SOAP) и совместимость с EEBUS
• Интегрированное обнаружение/мониторинг DC‑ошибочного тока 6 мA (патент) — позволяет использовать УЗО типа A в сочетании с внешним RDC-M и CT
• PE‑мониторинг и Weld‑Check для обнаружения залипания контактора/выключателя нагрузки
• Ethernet‑интерфейс и варианты с интегрированным 4G‑модемом (поддержка LTE/UMTS/GSM)
• Обновление ПО через USB, Ethernet или OTA

Особенности (дополнительно / подробно)

• Контроллер зарядки в соответствии с IEC 61851-1 (режим зарядки 3)
• Конфигурируемая работа мастер/слейв для двух точек зарядки (одно устройство может быть шлюзом данных с модемом)
• Поддержка модуля мониторинга остаточного постоянного тока (RDC‑M); доступны разные длины кабеля CT
• 3 USB‑интерфейса: 1 CONFIG для локальной конфигурации и установки обновлений, 2 USB‑Host
• Связь Control Pilot и Proximity Pilot; настраиваемая поддержка дополнительных розеток SCHUKO
• Интерфейсы счётчика: Modbus TCP и Modbus RTU; внешний Modbus для второго счётчика для DLM
• Поддержка модулей пользовательского интерфейса (RFID, LED, антенна) и настраиваемое 2‑канальное расширение I/O
• Внутренний температурный датчик для уменьшения зарядного тока при повышенной температуре
• Интегрируется в однофазные или трёхфазные сети до 80 A

Применение

• Станции зарядки электромобилей, wallbox и зарядные точки на опорах уличного освещения

Варианты
Type | Modem | Interface | RDC-M | External Modbus | OCPP-capable | PLC* | User interface | I/O extension | Art. No.
CC613-ELM4PR-M | 4G | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060020
CC613-ELPR-M | -- | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060021
CC613-ELM4PR | 4G | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060026
CC613-ELPR | -- | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060027
CC613-HEM-X2 | -- | Modbus, Ethernet | ✓ | -- | -- | ✓ | -- | -- | B94060028

Технические характеристики

• Стандарты: IEC 61851-1 (режим зарядки 3)
• Коммуникация: ISO 15118 PLC, OCPP 1.5/1.6 (JSON & SOAP), поддержка EEBUS
• Интерфейсы: Ethernet, опциональный интегрированный 4G‑модем, Modbus TCP/RTU, 3× USB (1× CONFIG, 2× HOST)
• Функции безопасности: интегрированное обнаружение/мониторинг DC‑ошибочного тока 6 mA (патент); PE‑мониторинг; Weld‑Check
• Функции управления: интегрированный аварийный размыкатель, динамическое управление нагрузкой (локально или централизованно управляемое)
• Установка: мастер/слейв возможен; применимо в однофазных и трёхфазных сетях до 80 A
• Масштабируемость: внешний счётчик через Modbus, пользовательские интерфейсы, расширения I/O
• Обновление ПО: по USB, Ethernet или OTA
