Трансформатор тока CTBC17

для измеренияинкапсулированныйна CI

Обзор

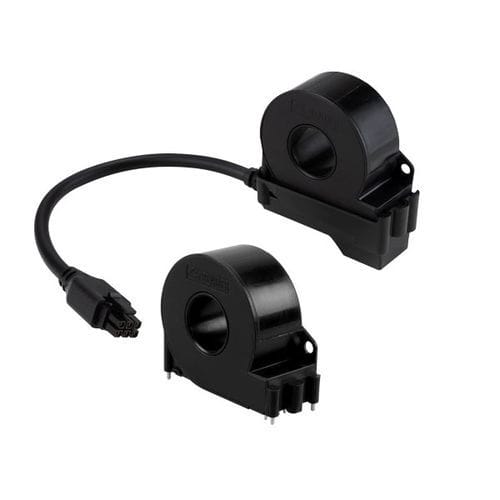

CTBC17 — это всепроводный измерительный трансформатор тока для обнаружения и мониторинга остаточных токов в системах AC, DC и 3(N)AC. Доступен вариант для вертикального монтажа на печатной плате (PCB) и вариант с кабельным подключением. Кабельный вариант подключается к анализаторам (например, CC613, RCMB4xx) через шестижильный кабель. Для PCB‑варианта совместимы анализаторы RCMB104 и RDC104. Интегрированная магнитная экранировка снижает помехи от внешних магнитных полей и больших токов нагрузки.

Ключевые характеристики

• Подходит для измерения и мониторинга чувствительных к AC/DC остаточных токов в режимах зарядки 2 и 3 (AC‑зарядка)
• Надёжное обнаружение переменных и постоянных остаточных токов в соответствии с IEC 62752 и IEC 62955
• Компактная и прочная конструкция, внутр. диаметр 17 мм для проводников большего сечения
• Оптимизированный по стоимости PCB‑вариант для пайки или закрепления винтами
• Кабельные варианты доступны в нескольких стандартных длинах
• Интегрированная магнитная экранировка для уменьшения внешних помех

Совместимость / Для использования с

• Контроллер заряда CC613
• Модуль мониторинга остаточного тока RCMB104 (чувствительный к AC/DC)
• Модуль мониторинга остаточного тока RDC104-4 (чувствительный к DC)

Варианты (Датчик | Вариант | Арт. №)
CTBC17P-03 | PCB монтаж | B98080070
CTBC17P-03-K0325 | Кабельный вариант (длина 325 мм) | B98080071
CTBC17P-04 | PCB монтаж | B98080074
CTBC17P-13 | PCB монтаж | B98080077
CTBC17P-14 | PCB монтаж | B98080076

Типы кабеля (Тип | Кабель с клипсой корпус длина (мм) | Арт. №)
CTBC17 cable1470 | 1470 ±30 | B98080542
CTBC17 cable600 | 600 ±25 | B98080543
CTBC17 cable325 | 325 ±25 | B98080541
CTBC17 cable180 | 180 ±25 | B98080540

Доступные загрузки
Доступны datasheet, руководства пользователя и продуктовый буклет для CTBC17 (технический паспорт, руководства, буклет, руководство CTBC17P).

Технические характеристики

• Применение: системы AC, DC и 3(N)AC, заземлённые и незаземлённые
• Чувствительность: измерение и мониторинг чувствительных к AC/DC остаточных токов согласно IEC 62752 и IEC 62955; мониторинг DC для защиты УЗО типа A при использовании с перечисленными анализаторами
• Монтаж: вариант для PCB и вариант с кабельным подключением (шестижильный кабель)
• Внутренний диаметр: 17 мм
• Экранирование: интегрированная магнитная защита от внешних помех и больших токов нагрузки
• Нормы / Применение: IEC 62020, IEC 62752, IEC 61851-1, IEC 62955; UL2231 применимо для некоторых вариантов CTBC17P-0x
