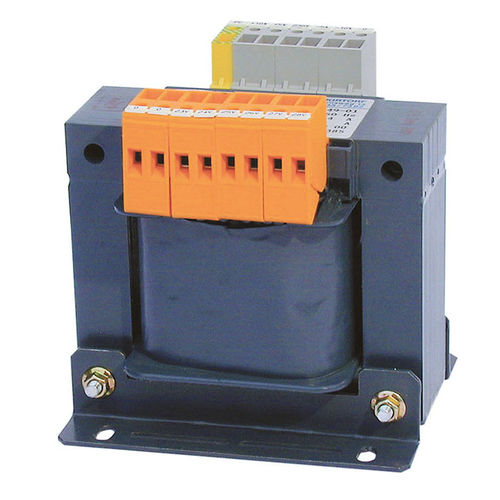

Разделительный трансформатор ESL0107

для источника электропитаниясухойдля внутреннего обслуживания

Обзор

• Однофазные разделительные трансформаторы для освещения операционных
• Мелкоступенчатая подстройка напряжения с выводами на первичной и вторичной стороне
• Экранирующая обмотка с выводом для подключения к шине уравнивания потенциалов
• Гальванически изолированные обмотки и усиленная изоляция в соответствии с IEC 61558-2-6 / DIN EN 61558-2-6
• Изолированные монтажные уголки и полная пропитка смолой для защиты от коррозии
• Предназначены для установки в сухих помещениях; открытая конструкция (IP 00)

Применение
Серия ESL0107 предназначена для питания светильников операционной в помещениях Группы 2. Выводы на первичной и вторичной сторонах позволяют точно регулировать напряжение в соответствии с требованиями питания светильников. Усиленная изоляция и гальваническая развязка повышают безопасность в медицинских установках. Экранирующая обмотка снижает электрические помехи; её вывод выведен на изолированный зажим для подключения к шине уравнивания потенциалов.

Ключевые особенности

• Вывод экранирующей обмотки для внешнего подключения к уравниванию потенциалов
• Изолированные монтажные уголки для изолированной установки
• Степень защиты: IP 00 (открытая конструкция)
• Усиленная изоляция; классификация изоляции: ta 40/E
• Соединения: винтовые клеммы
• Группа векторная: IiO
• Полная пропитка смолой для защиты от коррозии
• Выводы для мелкоступенчатой подстройки напряжения на первичной и вторичной сторонах

Варианты
Тип | Арт. №
ESL0107/120 | B924632
ESL0107/160 | B924633
ESL0107/280 | B924634
ESL0107/400 | B924637
ESL0107/630 | B924638
ESL0107/1000 | B924639

Технические характеристики

• Стандарты: IEC 61558-2-6 / DIN EN 61558-2-6 (VDE 0570-1)
• Однофазный разделительный трансформатор с гальванической развязкой обмоток
• Экранирующая обмотка между первичной и вторичной с изолированным выводом
• Мелкоступенчатая подстройка напряжения на первичной и вторичной
• Изолированные монтажные уголки для соответствующей установки
• Полная пропитка смолой (защита от коррозии)
• Степень защиты: IP 00
• Тип подключения: винтовые клеммы
• Классификация изоляции: ta 40/E
• Векторная группа: IiO
