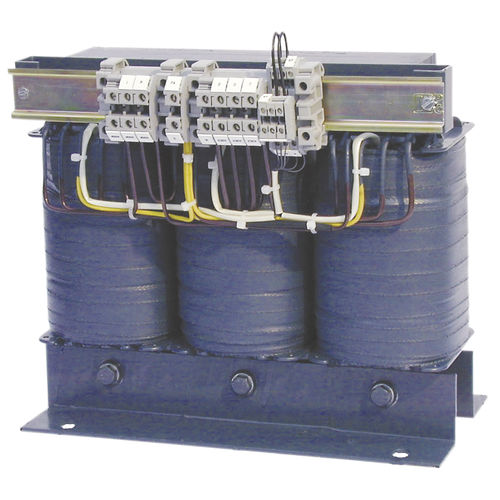

Разделительный трансформатор DS0107 series

инкапсулированныйдля защитыдля использования в медицине

Описание
Серия DS0107 представляет собой изоляционные трансформаторы с гальванической развязкой первичной и вторичной обмоток и электростатическим экраном, выведенным на изолированный клеммник для подключения к шине уравнивания потенциалов. Трансформаторы соответствуют требованиям IEC 61558-1 и IEC 61558-2-15, а также требованиям IEC 60364-7-710 / DIN VDE 0100-710 для IT-систем в медицинских помещениях. Крепёжные уголки изолированы для обеспечения изолированного монтажа. Доступны исполнения для горизонтального и вертикального монтажа; серия SK2 — полностью залитое исполнение (класс защиты II).

Характеристики

• Встроенные датчики температуры по DIN 44081 (120 °C)
• Электростатический экран с выводом на изолированный клеммник для подключения к шине уравнивания потенциалов
• Гальванически развязанные первичная и вторичная обмотки
• Изолированные монтажные уголки для изолированного монтажа
• Монтаж: горизонтальный или вертикальный
• Защита от коррозии: полная пропитка смолой
• Степень защиты: IP00 (открытое исполнение) или IP23 (с кожухом)
• Класс защиты: I (стандарт), II — опция для залитого исполнения SK2
• Усиленная изоляция, классификация ta40/B
• Соединения: винтовые клеммы
• Уровень шума < 35 dB(A) (холостой ход и номинальная нагрузка)
• Группa соединения: Yyn 0

Варианты — данные для заказа, габариты, масса
Тип | A | B | C | D | E | F | G | Масса Cu | Масса | Арт. №
DS0107/2000 | 300 mm | 200 mm | 270 mm | 240 mm | 160 mm | 130 mm | 11 mm | 16 kg | 34 kg | B924694
DS0107/3150 | 360 mm | 210 mm | 325 mm | 310 mm | 170 mm | 135 mm | 11 mm | 28 kg | 63 kg | B924106
DS0107/4000 | 360 mm | 225 mm | 325 mm | 310 mm | 185 mm | 150 mm | 11 mm | 29 kg | 70 kg | B924121
DS0107/5000 | 360 mm | 240 mm | 325 mm | 310 mm | 200 mm | 165 mm | 11 mm | 31 kg | 77 kg | B924112
DS0107/6300 | 420 mm | 230 mm | 370 mm | 370 mm | 200 mm | 160 mm | 11 mm | 48 kg | 97 kg | B924107
DS0107/8000 | 420 mm | 245 mm | 370 mm | 370 mm | 215 mm | 175 mm | 11 mm | 51 kg | 107 kg | B924628
DS0107/10000 | 420 mm | 260 mm | 370 mm | 370 mm | 230 mm | 190 mm | 11 mm | 59 kg | 130 kg | B924672
DS0107/2000K | 300 mm | (не указано) | 310 mm | 240 mm | 162 mm | 130 mm | 11 mm | 16 kg | 34 kg | B924687
DS0107/3150K | 360 mm | (не указано) | 360 mm | 310 mm | 170 mm | 135 mm | 11 mm | 28 kg | 63 kg | B924688
DS0107/4000K | 360 mm | (не указано) | 360 mm | 310 mm | 185 mm | 150 mm | 11 mm | 29 kg | 70 kg | B924689
DS0107/5000K | 360 mm | (не указано) | 360 mm | 310 mm | 200 mm | 165 mm | 11 mm | 31 kg | 77 kg | B924690
DS0107/6300K | 420 mm | (не указано) | 420 mm | 370 mm | 200 mm | 160 mm | 11 mm | 48 kg | 97 kg | B924691
DS0107/8000K | 420 mm | (не указано) | 420 mm | 370 mm | 215 mm | 175 mm | 11 mm | 51 kg | 107 kg | B924692
DS0107/10000K | 420 mm | (не указано) | 420 mm | 370 mm | 230 mm | 190 mm | 11 mm | 59 kg | 130 kg | B924693
DS0107/2000LG | 330 mm | 195 mm | 265 mm | 298 mm | (не указано) | 200 mm | 7 mm | 16 kg | 34 kg | B924695
DS0107/3150LG | 394 mm | 198 mm | 310 mm | 358 mm | (не указано) | 240 mm | 9 mm | 28 kg | 63 kg | B924658
DS0107/4000LG | 394 mm | 214 mm | 310 mm | 358 mm | (не указано) | 240 mm | 9 mm | 29 kg | 70 kg | B924659
DS0107/5000LG | 394 mm | 228 mm | 310 mm | 358 mm | (не указано) | 240 mm | 9 mm | 31 kg | 77 kg | B924660
DS0107/6300LG | 452 mm | 212 mm | 360 mm | 408 mm | (не указано) | 280 mm | 12 mm | 48 kg | 97 kg | B924661
DS0107/8000LG | 452 mm | 227 mm | 360 mm | 408 mm | (не указано) | 280 mm | 12 mm | 51 kg | 107 kg | B924662
DS0107/10000LG | 452 mm | 250 mm | 360 mm | 408 mm | (не указано) | 280 mm | 12 mm | 59 kg | 130 kg | B924679
DS0107/2000SK2 | 410 mm | 190 mm | 400 mm | 380 mm | 330 mm | 125 mm | 11 mm | 16 kg | 49 kg | B924696
DS0107/3150SK2 | 520 mm | 190 mm | 450 mm | 490 mm | 390 mm | 135 mm | 11 mm | 28 kg | 75 kg | B924122
DS0107/4000SK2 | 520 mm | 190 mm | 450 mm | 490 mm | 390 mm | 135 mm | 11 mm | 29 kg | 80 kg | B924123
DS0107/5000SK2 | 520 mm | 200 mm | 450 mm | 490 mm | 390 mm | 150 mm | 11 mm | 31 kg | 86 kg | B924124
DS0107/6300SK2 | 520 mm | 200 mm | 500 mm | 490 mm | 450 mm | 150 mm | 11 mm | 48 kg | 107 kg | B924125
DS0107/8000SK2 | 520 mm | 215 mm | 500 mm | 490 mm | 450 mm | 175 mm | 11 mm | 51 kg | 130 kg | B924126
DS0107/10000SK2 | 520 mm | 230 mm | 500 mm | 490 mm | 450 mm | 175 mm | 11 mm | 59 kg | 155 kg | B924678

Технические характеристики

• Стандарты: IEC/EN 61558-1, IEC/EN 61558-2-15; соответствие IEC 60364-7-710 / DIN VDE 0100-710
• Гальваническая развязка обмоток
• Электростатический экран между первичной и вторичной обмотками с изолированным выводом для шины уравнивания потенциалов
• Изолированные монтажные уголки для изолированного монтажа
• Монтаж: горизонтальный или вертикальный
• Защита от коррозии: полная пропитка смолой
• Предназначено для сухих помещений
• Серия SK2: полностью залитое исполнение (класс защиты II)
• Встроенные датчики температуры (DIN 44081, 120 °C)
• Степень защиты: IP00 или IP23
• Класс защиты: I (стандарт), II опционально (залитое исполнение)
• Усиленная изоляция, классификация ta40/B
• Соединения: винтовые клеммы
• Уровень шума: < 35 dB(A) (холостой ход и номинальная нагрузка)
• Группa соединения: Yyn 0
