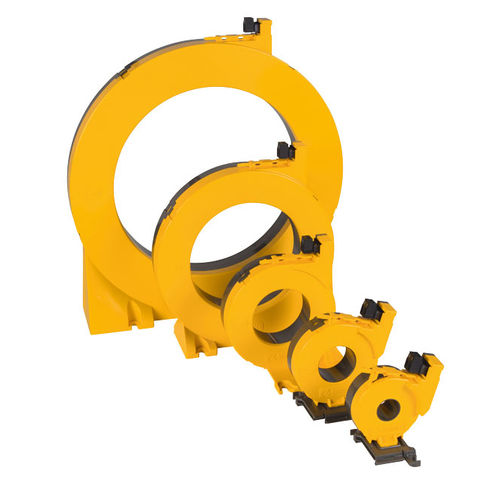

Трансформатор тока LINETRA ® CTAC series

для измеренияинкапсулированный

Обзор
Серия CTAC представляет измерительные трансформаторы тока, преобразующие переменные и локализующие токи в оцениваемые измерительные сигналы для устройств контроля остаточного тока, систем мониторинга и средств поиска дефектов изоляции (RCM / RCMS / EDS). Подключение к устройствам осуществляется двухпроводным кабелем. CTAC измеряет локализующие токи, генерируемые инжекторами PGH или ISOMETER® iso685.

Особенности

• Предназначены для совместной работы с RCMS460/490, RCM420 и локаторами серии EDS
• Доступные внутренние диаметры: 20 мм, 35 мм, 60 мм, 120 мм, 210 мм
• Варианты крепления: монтажные скобы; DIN‑рейка; для некоторых типов доступен snap‑on крепёж

Применение

• Преобразование сигналов для мониторинга и оценки остаточного тока
• Использование в системах поиска дефекта изоляции в IT‑сетях (измерение локализующих токов)
• Подключение к оборудованию RCM / RCMS и локаторам EDS

Варианты
Type | Mounting | Inside diameter | Art. No.
CTAC20 | Mounting brackets, DIN rail | 20 mm | B98110005
CTAC20/01 | Mounting brackets, DIN rail | 20 mm | B98110006
CTAC35 | Mounting brackets, DIN rail | 35 mm | B98110007
CTAC35/01 | Mounting brackets, DIN rail | 35 mm | B98110008
CTAC60 | Mounting brackets, DIN rail | 60 mm | B98110017
CTAC120 | Mounting brackets | 120 mm | B98110019
CTAC210 | Mounting brackets | 210 mm | B98110020

Опциональные аксессуары
Type designation | Art. No.
Snap-on mounting for CTAC20 and CTAC20/01 | B91080111
Snap-on mounting for CTAC35 and CTAC35/01 | B91080112
(snap-on mounting included in scope of delivery for relevant types)

Документы / загрузки
CTAC — Декларации соответствия CE (CTAC)
CTAC series — Руководство (EN)
CTAC series — Технический паспорт (EN)
Руководство по выбору измерительных трансформаторов тока — Обзор продукта (EN)
Сертификат TÜV NORD и подтверждающие документы
UKCA — CTAC Декларация соответствия

Технические характеристики

• Семейство продукта: LINETRAXX® CTAC series (измерительные трансформаторы тока)
• Основная функция: преобразование AC и локализующих токов в сигналы для RCM/RCMS и EDS
• Совместимые устройства: серии RCM, RCMS и локаторы EDS
• Подключение: двухпроводный кабель
• Внутренние диаметры: 20 мм, 35 мм, 60 мм, 120 мм, 210 мм
• Крепление: монтажные скобы; DIN‑рейка или snap‑on в зависимости от типа
• Артикулы: см. таблицу вариантов (напр., B98110005 для CTAC20)
