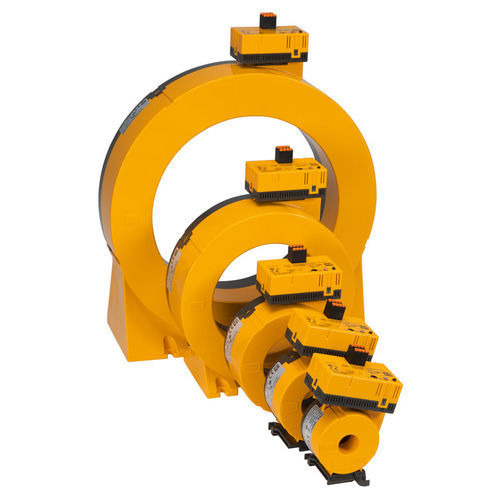

Трансформатор тока LINETRA ® CTUB100 series

для измеренияинкапсулированныйIEC

Обзор
Серия CTUB100 представляет собой измерительные трансформаторы тока, состоящие из магнитопроводов CTBC… и электронных модулей CTUB10…. Они преобразуют переменные и постоянные токи в оценочный измерительный сигнал и подключаются к совместимым блокам оценки через 2‑ или 6‑проводный кабель. Применимы в системах DC, AC и 3(N)AC.

Особенности

• Комбинированная клавиша Test/Reset
• Многоцветный LED для индикации работы, неисправности и состояния
• Съёмный электронный модуль без механического разъединения первичных проводников
• Возможность расширения/ретрофита или изменения функционала при изменении требований к контролю
• Варианты с полным магнитным экраном (P) снижают чувствительность к нагрузочным и пусковым токам (CTBC20P…210P)
• Контроль подключения измерительного трансформатора тока
• Питание: DC ±12 V (CTUB101) или DC 24 V (CTUB102 / CTUB105)

Предназначенные блоки оценки / использование в системе

• Варианты CTUB101: для RCMA420 / RCMA423 (питание DC ±12 V от блока оценки по 6‑проводному кабелю)
• Варианты CTUB102 / CTUB105: для RCMS410 / RCMS425 / RCMS460 / RCMS490 и EDS441LAB (требуется питание DC 24 V для CTUB102/CTUB105)
• Применимо в системах DC, AC и 3(N)AC
• Подключение через 2‑ или 6‑проводный кабель в зависимости от типа

Варианты (таблица)
Type | Suitable for evaluator | Supply voltage | Current transformer diameter | Shielding | Art. No.
CTUB101-CTBC20 | RCMA420, RCMA423 | DC ±12 V | ø 20 | - | B78120010
CTUB101-CTBC20P | RCMA420, RCMA423 | DC ±12 V | ø 20 | P | B78120020
CTUB101-CTBC35 | RCMA420, RCMA423 | DC ±12 V | ø 35 | - | B78120012
CTUB101-CTBC35P | RCMA420, RCMA423 | DC ±12 V | ø 35 | P | B78120022
CTUB101-CTBC60 | RCMA420, RCMA423 | DC ±12 V | ø 60 | - | B78120014
CTUB101-CTBC60P | RCMA420, RCMA423 | DC ±12 V | ø 60 | P | B78120024
CTUB101-CTBC120 | RCMA420, RCMA423 | DC ±12 V | ø 120 | - | B78120016
CTUB101-CTBC120P | RCMA420, RCMA423 | DC ±12 V | ø 120 | P | B78120026
CTUB101-CTBC210 | RCMA420, RCMA423 | DC ±12 V | ø 210 | - | B78120018
CTUB101-CTBC210P | RCMA420, RCMA423 | DC ±12 V | ø 210 | P | B78120028
CTUB102-CTBC20 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 20 | - | B78120011
CTUB102-CTBC20P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 20 | P | B78120021
CTUB102-CTBC35 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 35 | - | B78120013
CTUB102-CTBC35P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 35 | P | B78120023
CTUB102-CTBC60 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 60 | - | B78120015
CTUB102-CTBC60P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 60 | P | B78120025
CTUB102-CTBC120 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | - | B78120017
CTUB102-CTBC120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120027
CTUB105-CTUB120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120041
CTUB102-CTBC210 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | - | B78120019
CTUB102-CTBC210P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | P | B78120029

Опциональные аксессуары
Запасные электронные модули
Type | Supply voltage | Suitable for evaluator | Art. No.
CTUB101 | DC ±12 V | RCMA420/423 | B78120050
CTUB102 | DC 24 V | RCMS410/425/460/490, EDS441LAB | B78120051
CTUB105 | DC 24 V | RCMS410/425/460/490 | B78120054

Запасные магнитопроводы
Type | Internal diameter | Art. No.
CTBC20 | 20 mm | B98120001
CTBC20P | 20 mm | B98120002
CTBC35 | 35 mm | B98120003
CTBC35P | 35 mm | B98120004
CTBC60 | 60 mm | B98120005
CTBC60P | 60 mm | B98120006
CTBC120 | 120 mm | B98120007
CTBC120P | 120 mm | B98120020
CTBC210 | 210 mm | B98120008
CTBC210P | 210 mm | B98120021

Кабели подключения
Length (m) | Connection to | Name | Art. No.
1 | RCMA42… | CTX-100 | B98110080
2.5 | RCMA42… | CTX-250 | B98110081
5 | RCMA42… | CTX-500 | B98110082
10 | RCMA42… | CTX-1000 | B98110083
1 | RCMS410, RCMS425, RCMS46…, RCMS49…, EDS441LAB | CTXS-100 | B98110090
2.5 | RCMS… | CTXS-250 | B98110091
5 | RCMS… | CTXS-500 | B98110092
10 | RCMS… | CTXS-1000 | B98110093

Блоки питания
Type | max. connected current transformers | Art. No.
STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110
STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111
STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112

Технические характеристики

• Серия: LINETRAXX® CTUB100
• Назначение: измерительные трансформаторы тока (CTBC + CTUB10x)
• Совместимость: DC, AC, 3(N)AC
• Подключение: 2‑ или 6‑проводный кабель
• Питание: DC ±12 V (CTUB101), DC 24 V (CTUB102/CTUB105)
• Доступные внутренние диаметры: 20, 35, 60, 120, 210 мм
• Экранирование: стандартное и P (полный магнитный экран)
• Съёмный электронный модуль для модернизации без механического разъединения первичных проводников
• Контроль подключения, многоцветный LED и комбинированная клавиша Test/Reset
