Реле для наблюдения недонапряжение LINETRA ® VMD420 series

скачков напряженийчастотыпорядка чередования фаз

Обзор

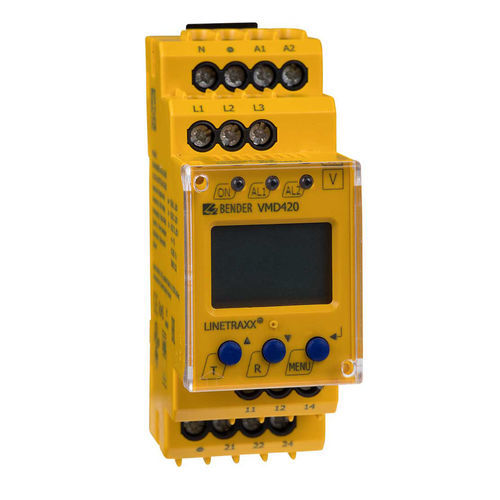

Многофункциональные реле контроля напряжения LINETRAXX® VMD420 предназначены для контроля частоты, пониженного и повышенного напряжения, а также напряжения между двумя пороговыми значениями (функция «окно») в сетях 3(N)AC. Напряжения измеряются по действующему значению (r.m.s.). Текущий измеренный параметр отображается постоянно на LC-дисплее. Значение, приведшее к срабатыванию реле тревоги, сохраняется. Настраиваемые времена отклика позволяют учитывать особенности конкретной установки. Устройства требуют внешнего источника питания.

Основные характеристики

• Контроль недонапряжения, перенапряжения и частоты для 3(N)AC 0…500 В
• Выбор функций контроля: <U, >U, <f, >f (окно/границы)
• Контроль асимметрии, обрыва фазы и последовательности фаз
• Регулируемые задержки: при запуске, срабатывании и при возврате
• Регулируемая гистерезис переключения
• Измерение действующих значений (r.m.s., AC)
• Цифровое отображение на многофункциональном LC-дисплее; индикаторы Power On, Alarm 1, Alarm 2
• Память значения, вызвавшего срабатывание; функция preset для базовой настройки
• Постоянная самопроверка и внутренняя кнопка Test/Reset
• Два раздельных реле тревоги (по одному переключающему контакту каждое); выбор режима N/C или N/O и поведения памяти ошибок
• Пломбируемая прозрачная крышка; корпус на 2 модуля (36 мм)

Применения

• Контроль для оборудования и установок, чувствительных к напряжению
• Автоматическое включение/отключение при заданном уровне напряжения
• Контроль резервных и аварийных источников питания
• Контроль питающего напряжения для переносных нагрузок
• Защита трехфазных двигателей от обрыва фазы и ошибок последовательности
• Защита трансформаторов путем обнаружения асимметричной нагрузки

Варианты
Type | Питающее напряжение Us* | Номинальное сетевое напряжение Un* | Art. No.**
VMD420-D-1 | AC 16…72 V / DC 9,6…94 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010005 / B93010005
VMD420-D-2 | AC/DC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010006 / B93010006

Опциональные аксессуары
Type | Art. No.
Монтажная скоба для крепления винтом (1 шт. на устройство) | B98060008
Монтажная рамка XM420 | B990994

Технические характеристики

• Наименование модели: LINETRAXX® VMD420
• Измерение: действующие значения (r.m.s.)
• Диапазон измерения: 3(N)AC 0…500 В; индикация частоты сети
• Питание: зависит от варианта (см. раздел Варианты)
• Диапазон частоты: 15…460 Hz
• Выходы: два раздельных реле тревоги, по одному переключающему контакту каждое
• Настройки: выбор функций контроля, регулировка гистерезиса и задержек
• Индикация: LC-дисплей; индикаторы Power On, Alarm 1, Alarm 2
• Память и тестирование: память значения срабатывания; внутренняя кнопка Test/Reset; постоянная самопроверка
• Защита: защита настроек паролем; пломбируемая прозрачная крышка
• Механика: корпус 2 модуля (36 мм)
• Соответствие: RoHS
• Требует внешнего питания
