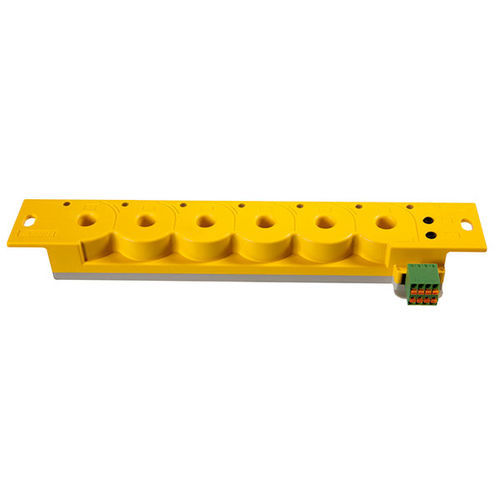

Локализатор дефектов изоляции ISOSCAN® EDS150

Обзор продукта
ISOSCAN® EDS150 — прибор поиска повреждений изоляции для незаземлённых (IT) систем, предназначенный для главных цепей. В сочетании с ISOMETER® или генератором локализующего тока PGH импульсы локализующего тока фиксируются шестью встроенными трансформаторами тока и оцениваются EDS150. Через шесть встроенных ТТ можно пропустить все токоведущие проводники отходящей линии. Формирование и отображение аварийного сообщения происходят за не более чем 8 с.

Ключевые характеристики

• Автоматический поиск повреждений изоляции в работающей сети IT
• Применение: главные токовые цепи
• 6 измерительных каналов с встроенными ТТ
• Чувствительность срабатывания: 5 mA
• Интерфейс RS-485 с протоколом BMS (диапазон адресов BMS 3…90)
• До 88 устройств EDS150 в шине BMS → до 528 контролируемых фидеров
• Циклический автотест

Принцип работы
Локализующий токовый импульс, генерируемый ISOMETER® или PGH, проходит по контролируемым проводникам и обнаруживается встроенными ТТ EDS150. Устройство анализирует эти сигналы для определения фидера с повреждением изоляции.

Шина и расширение

• Подключение до 88 EDS150 по RS-485 (BMS) для контроля до 528 фидеров
• Активность шины BMS сигнализируется светодиодом
• Подача аварийного сообщения и его отображение на индикаторном устройстве (например, MK2430) за ≤ 8 с

Применение

• Поиск повреждений изоляции в AC-, AC/DC- и DC-IT системах
• Мониторинг DC главных цепей на промышленных предприятиях, электростанциях и судах

Варианты
Type | Supply voltage | Art. No.
EDS150 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080103

Опциональные аксессуары
Type | Supply voltage | Output voltage | Art. No. | Note
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V | DC 24 V, 420 mA | B924209 | Питаeт до шести EDS151
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Питаeт до шести EDS151
AN450-133 | AC 127 V, 50…60 Hz | AC 20 V, 500 mA | B924203 | Питаeт до шести EDS151

Загрузки (выборочно)
Datasheet, руководство и декларация CE, а также продуктовые флаеры (EDS150/151 datasheet; EDS150 manual; CE declaration; Healthcare EDS flyer; Industrial EDS flyer).

Технические характеристики

• Модель: ISOSCAN® EDS150
• Назначение: поиск повреждений изоляции в незаземлённых IT системах, применимо к главным цепям
• Измерительные каналы: 6 на устройство (встроенные ТТ)
• Чувствительность: 5 mA
• Время отклика (AC, IEC 61557-9): до 8 с
• Интерфейс: RS-485 с протоколом BMS
• Диапазон адресов BMS: 3…90
• Максимальная связка через BMS: до 88 устройств EDS150 (до 528 фидеров)
• Питание (EDS150): AC 17…24 V, 50…60 Hz / DC 14…28 V
• Артикул (EDS150): B91080103
• Циклический автотест; светодиод для индикации активности шины BMS
