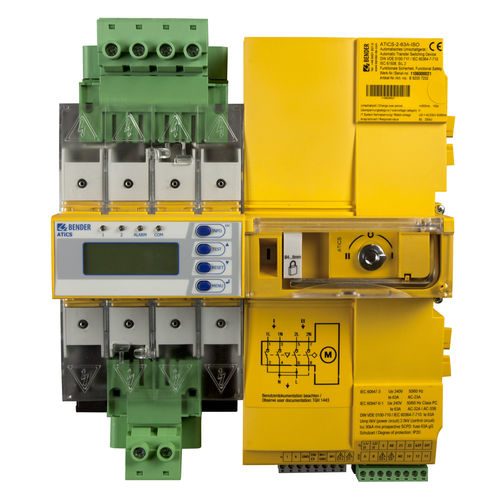

Ручной блок автоматического переключения ATICS®-…-ISO

для DIN рейкикомпактный

Краткое описание
Устройства переключения ATICS®-…-ISO обеспечивают автоматическое переключение между двумя независимыми источниками питания и непрерывный контроль незаземлённых (IT) систем питания. Силовая часть и блок электроники интегрированы в одно плоское компактное исполнение, что экономит место в распределительном шкафу и упрощает монтаж и проводку. Устройство спроектировано в соответствии с требованиями функциональной безопасности (SIL 2).

Ключевые характеристики

• Интегрированный выключатель-разъединитель и мониторинг IT-системы в одном корпусе
• Предназначено для систем питания с функциональной безопасностью SIL 2 (EN 61508)
• Плоский компактный корпус для установки в распределительном шкафу
• Втычные разъёмы на всех подключениях и опциональный байпасный переключатель для проверки и замены без прерывания питания
• Местное ручное управление и механическая блокировка
• Возможности коммуникации и параметрирования для мониторинга и настройки

Монтаж и ввод в эксплуатацию

• Компактная конструкция облегчает модернизацию и новую установку
• Сокращение объёма проводки и ускорение пуска в эксплуатацию

Безопасная эксплуатация

• Надёжные контакты выключателя-разъединителя
• Механическая блокировка и локальное ручное управление
• Сертификация по EN 61508 SIL 2 (TÜV SÜD)

Обслуживание без прерывания питания

• Втычные разъёмы и опция байпасного переключателя позволяют проводить тестирование и обслуживание без отключения питания

Применение

• Подходит для критичных объектов, например медицинских помещений группы 2 (операционные, реанимационные отделения), где резервирование питания и контроль IT-систем повышают безопасность и доступность оборудования.

Варианты
Type | Rated operational current I_e | Rated operational voltage U_e | Art. No.
ATICS-2-63A-ISO | AC 63 A | AC 240 V | B92057202
ATICS-2-63A-ISO-ES* | AC 63 A | AC 240 V | B92057206
ATICS-2-63A-ISO-400 | AC 63 A | AC 415 V | B92057204
ATICS-2-80A-ISO | AC 80 A | AC 240 V | B92057203
ATICS-2-80A-ISO-ES* | AC 80 A | AC 240 V | B92057207
ATICS-2-80A-ISO-400 | AC 80 A | AC 415 V | B92057205

Опциональные аксессуары
Type | Description | Art. No.
STW2 | Measuring current transformer (load current monitoring IT system), I_e: AC 50 A | B942709
STW3 | Measuring current transformer (short-circuit monitoring) for ATICS® < 100 A; I_e: AC 100 A | B98021000
SWL-100A | Measuring current transformer (load current monitoring IT system), I_e: AC 100 A | B98021002
ATICS-BP-2-63A-SET | Bypass switch set (I_e: AC 63 A) comprising bypass switch, auxiliary contact, bridge, terminal cover, LEDs for DIN rail | B92057252
ATICS-BP-2-80A-SET | Bypass switch set (I_e: AC 80 A) comprising bypass switch, auxiliary contact, bridge, terminal cover, LEDs for DIN rail | B92057253
EDS151 | Insulation fault locator | B91080101
ESS3680 | Transformer 3.68 kVA, AC 400 V / 230 V | B924744
ATICS-ES | Energy storage device for ATICS-2-63A-ISO-ES and ATICS-2-80A-ISO-ES | B72057255
AN412 | Power supply unit DC 12 V for ATICS-ES energy storage device | B924150

Технические характеристики

• Функциональная безопасность: SIL 2 (проектирование и сертификация по EN 61508)
• Сертификация: TÜV SÜD в соответствии с EN 61508 SIL 2 и DIN VDE 0100-710
• Интегрированное переключение и мониторинг IT-систем
• Плоский компактный корпус для установки в щитах
• Втычные разъёмы и опция байпаса для обслуживания без прерывания питания
• Ручное местное управление, механическая блокировка, надёжные контакты
• Номинальные токи/напряжения: 63 A / 240 V, 63 A / 415 V, 80 A / 240 V, 80 A / 415 V
• Опции: измерительные трансформаторы, комплекты байпаса, локатор утечек изоляции, накопитель энергии ATICS-ES и др.
