Локализатор дефектов изоляции ISOSCAN® EDS30 series

Обзор

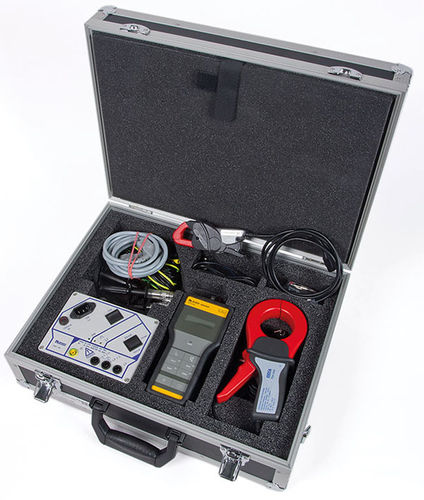

ISOSCAN® EDS30… — портативная система поиска повреждений изоляции для локализации изоляционных дефектов в независимых (IT) сетях. Все необходимые компоненты размещены в прочном алюминиевом кейсе для удобной транспортировки.

Основные характеристики

• Портативная система поиска повреждений изоляции для IT‑систем (AC 42…460 Hz 0…790 V / DC 0…960 V) или для обесточенных систем
• Измерение дифференциального тока в сетях TN/TT
• Применение в силовых и управляющих цепях
• Токоизмерительные клещи Ø 20 / 52 мм (Ø 115 мм опция)
• Прочный алюминиевый кейс с организованным хранением
• Генераторы испытательного тока PGH18… с регулируемым током 1…25 mA
• Интегрированное тестовое напряжение для обесточенных систем (PGH186)

Оценочное устройство EDS195PM

• Подсвечиваемый LC‑дисплей, 3 × 16 символов
• Клещи 20/52 мм в комплекте
• Питание от аккумулятора (сетевой блок в комплекте)
• Порог срабатывания для поиска изоляционных повреждений: силовые цепи 2…10 mA; управляющие цепи 0,2…1 mA
• Диапазон измерения дифференциального тока: 10 mA…10 A
• Переключаемый режим работы: поиск изоляционных повреждений / измерение дифференциального тока

Применение

• IT‑системы без установленной стационарной системы поиска повреждений (EDS):

  • EDS3090PG — для силовых цепей до AC 20…575 V 42…460 Hz, DC 20…504 V (с AGE185 до AC 500…790 V / DC 400…960 V)
  • EDS3091PG — для управляющих цепей до AC 20…265 V 42…460 Hz, DC 20…308 V
  • EDS3096PG — для силовых цепей в IT‑системах при полном отключении полюсов до AC 0…575 V 42…460 Hz, DC 0…504 V
  • EDS3096PV — для фотовольтаических установок (с PGH186 / AGE185 для расширения диапазона напряжений)
• IT‑системы с установленной EDS‑системой:

  • EDS3090 — для силовых цепей с установленной системой EDS460/490
  • EDS3091 — для управляющих цепей с установленной системой EDS461/491

Варианты ISOSCAN® EDS30…
Тип | Питание | Номинальное напряжение | Арт. №.
EDS3090 | | AC 20…575 V, 42…460 Hz и DC 20…504 V | B91082026
EDS3090PG | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz и DC 20…504 V | B91082021
EDS3090PG-13 | AC 90…132 V, 50…60 Hz | AC 20…575 V, 42…460 Hz и DC 20…504 V | B91082022
EDS3096PG | AC 230 V, 50…60 Hz | AC 0…575 V, 42…460 Hz и DC 0…504 V | B91082025
EDS3096PG-13 | AC 90…132 V, 50…60 Hz | AC 0…575 V, 42…460 Hz и DC 0…504 V | B91082029
EDS3091 | | AC 20…265 V, 42…460 Hz и DC 20…308 V | B91082027
EDS3091PG | AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz и DC 20…308 V | B91082023
EDS3091PG-13 | AC 90…132 V, 50…60 Hz | AC 20…265 V, 42…460 Hz и DC 20…308 V | B91082024
EDS3092PG | AC 230 V, 50…60 Hz / AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz и DC 20…308 V / AC 20…575 V, 42…460 Hz и DC 20…504 V | B91082030
EDS3096PV | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz и DC 20…504 V | B91082031

Комплектация (примеры)
Тип | Оценочное устройство | Испытательный генератор | Клещи 20 мм | Клещи 52 мм
EDS3090 | EDS195PM | | PSA3020 | PSA3052
EDS3090PG | EDS195PM | PGH185 | PSA3020 | PSA3052
EDS3096PG | EDS195PM | PGH186 | PSA3020 | PSA3052
EDS3091 | EDS195PM | | PSA3320 | PSA3352
EDS3092PG | EDS195PM | PGH183 / PGH185 | PSA3320 / PSA3020 | PSA3352 / PSA3052

Опциональные аксессуары

• PSA3165 — клещи Ø 115 мм для EDS3090… и EDS3096… (арт. B980852)
• AGE185 — устройство сопряжения для расширения диапазона напряжений PGH185/186 (AC 42…460 Hz 500…790 V, DC 400…960 V) (арт. B980305)
• EDS165-SET — комплект аксессуаров для поиска дефектов в диодно‑развязанных сетях (арт. B91082007)

Технические данные

• Частотный диапазон: 42…460 Hz
• Номинальные напряжения: зависят от варианта (например AC 20…575 V / DC 20…504 V; AC 0…575 V / DC 0…504 V; цепи управления AC 20…265 V / DC 20…308 V)
• Диапазон измерения дифференциального тока (EDS195PM): 10 mA…10 A
• Пороговые значения поиска изоляционных повреждений: силовые цепи 2…10 mA; управляющие цепи 0,2…1 mA
• Клещи в комплекте: Ø 20 мм и Ø 52 мм (Ø 115 мм опция)
• Генераторы PGH18x: переменный испытательный ток 1…25 mA; PGH186 с интегрированным тестовым напряжением для обесточенных систем
• EDS195PM: подсвечиваемый LC‑дисплей 3×16; питание от аккумулятора (сетевой блок в комплекте)
• Корпус: прочный алюминиевый кейс для транспортировки и хранения
