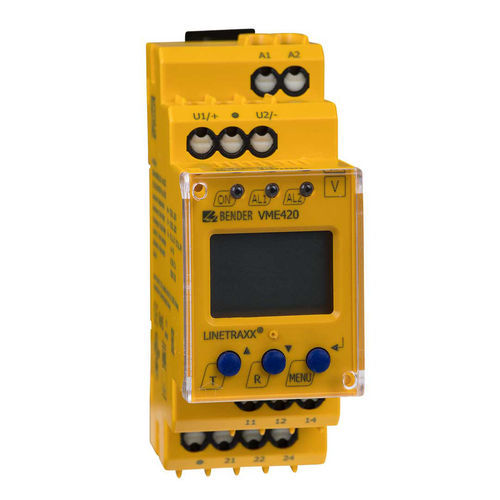

Реле для наблюдения недонапряжение LINETRA ® VME420 series

скачков напряженийчастоты1NO/NF

Обзор
Серия LINETRAXX® VME420 — это многофункциональные реле контроля напряжения/частоты для обнаружения пониженного и повышенного напряжения, а также контроля частоты в сетях AC и DC при наличии отдельного внешнего источника питания. Напряжения измеряются в действующих значениях (RMS), текущий измеряемый параметр отображается непрерывно на многофункциональном LC‑дисплее. Реле сохраняет значение, приведшее к срабатыванию сигнального реле. Регулируемые задержки и гистерезис позволяют учитывать пусковые процессы и кратковременные колебания напряжения.

Особенности

• Контроль систем AC/DC на пониженное/повышенное напряжение и частоту в диапазоне 0…300 В
• Выбор функций контроля: <U, >U, <f, >f (контроль по окну и по пределам)
• Регулируемые задержки при включении, срабатывании и возврате
• Регулируемый гистерезис переключения
• Измерение действующих значений (AC + DC)
• Цифровое отображение измерения на многофункциональном LC‑дисплее
• Запоминание значения, вызвавшего срабатывание
• Функция Preset для автоматического базового параметрирования

Функциональные подробности
Устройство требует внешнего питания. Обеспечивается непрерывная самодиагностика, имеется внутренняя кнопка Test/Reset и защита настроек паролем. Установлены два независимых сигнальных реле (каждое — один переключающий контакт), возможен выбор режима работы N/O или N/C и поведения памяти ошибок. Прозрачная крышка может быть запломбирована для защиты доступа.

Применение

• Контроль напряжения и частоты однофазных машин и электроприборов
• Мониторинг замыканий на землю через трансформаторы напряжения в сетях среднего напряжения
• Контроль батарейных систем
• Автоматическое включение/выключение при заданном уровне напряжения

Варианты (фрагмент)
Тип | Напряжение питания U_S* | Номинальное сетевое напряжение U_n* | Арт. №
VME420‑D‑1 | DC 9,6 V…94 V / AC 16…72 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010001 / B93010001
VME420‑D‑2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010002 / B93010002
* абсолютные значения; ** (B7… = пружинные клеммы / B9… = винтовые клеммы)

Опциональные аксессуары

• Монтажный зажим для крепления винтом (1 шт. на прибор)
• Монтажная рамка XM420

Технические характеристики

• Диапазон контроля напряжения: AC/DC 0…300 В
• Диапазон измерения частоты: 15…460 Гц
• Питание (в зависимости от варианта): VME420‑D‑1: DC 9,6…94 В / AC 16…72 В; VME420‑D‑2: DC 70…300 В / AC 70…300 В (15…460 Гц)
• Выходы: Два независимых сигнальных реле, каждый — 1 переключающий контакт
• Память значения срабатывания
• LC‑дисплей для постоянного отображения измеряемого значения
• Регулируемые задержки: включение, срабатывание, возврат
• Регулируемый гистерезис переключения
• Защита настроек: пароль
• Preset‑функция, непрерывная самодиагностика, внутренняя кнопка Test/Reset
• Пломбируемая прозрачная крышка
• Корпус: 2‑модульный (36 мм)
• Клеммы: пружинные или винтовые в зависимости от варианта
• Соответствует RoHS
