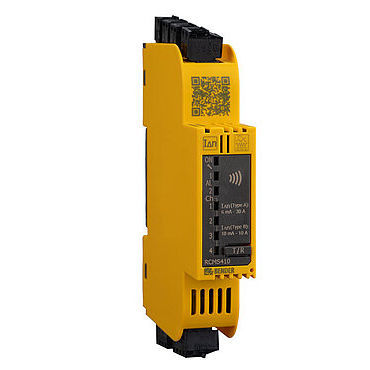

Система наблюдения дифференциального тока LINETRAXX® SmartDetect RCMS410

для трансформаторакомпактнаянепрерывного действия

Обзор

• 4 канала в одном компактном корпусе
• На каждом канале измерение с чувствительностью к AC, импульсному DC или AC/DC
• Анализ частот до 400-й гармоники
• Настраиваемая частотная характеристика
• Связь через различные интерфейсы

Краткое описание продукта
LINETRAXX® SmartDetect RCMS410 / RCMS425-L / RCMS425-D — это монитор остаточного тока (RCM) для заземленных энергосистем, чувствительный к переменному току, импульсному постоянному току и гладкому постоянному току. Диапазон измерения остаточного тока составляет примерно 2 mA…70 A (в зависимости от трансформатора тока и конфигурации), частотный диапазон — DC и 15 Hz…20 kHz. К входам для измерения остаточного тока необходимо подключать соответствующие измерительные трансформаторы тока (например, серии CTUB100, CTAC). Для каждого канала можно настраивать значения предварительной тревоги и основной тревоги; оценка может проводиться по RMS (AC/DC) или по отдельным компонентам AC и DC. Индикация тревог — светодиодная (RCMS410, RCMS425-L) или на TFT-дисплее (RCMS425-D); также возможна сигнализация через цифровые выходы и Modbus RTU. Устройства оснащены цифровыми входами/выходами и аналоговым выходом. Параметры настраиваются через Modbus RTU или по NFC с приложением Bender Connect. Дополнительные функции доступны через программные модули.

Особенности

• Четыре канала для измерения с чувствительностью к AC, импульсному DC или AC/DC
• Настраиваемая частотная характеристика
• Анализ гармоник (FFT) до 400-й гармоники
• Расширение/доработка функций с помощью модулей
• Простая настройка по NFC (Bender Connect App)
• Возможны заводские настройки по требованию заказчика

Измерение остаточного тока

• Устройство контроля остаточного тока в соответствии с DIN EN 62020-1 (IEC 62020-1)
• Четыре канала измерения (каждый канал можно альтернативно настроить как цифровой вход)
• Выбираемые характеристики: Type A, Type F, Type B и Type B+ (в зависимости от конфигурации/модуля)
• Измерение по эффективному значению AC/DC и раздельно AC и DC компонентов
• Частотный диапазон: DC, 15 Hz … 20 kHz
• Анализ гармоник до 400-й гармоники; расчет THD

Контроль уставок срабатывания

• Основная тревога с регулируемой уставкой остаточного тока IΔn
• Предварительная тревога: 10…100 % от IΔn
• Раздельная оценка AC/DC (RMS) или AC и DC компонентов
• Диапазоны уставок:
  - Type A: 6 mA…30 A
  - Type F: 6 mA…30 A (15 Hz…20 kHz)
  - Type B/Type B+: 10 mA…10 A (только с модулем функции B)
• Режимы измерения по каналу: сверхток (стандарт), недоток или оконный режим
• Настраиваемые временные задержки (задержка срабатывания и задержка на отпускание)
• Выбираемое поведение памяти ошибок по каждому каналу; функции preset и reload; настраиваемая задержка запуска и начальное состояние
• Постоянный мониторинг подключения трансформаторов тока

Дисплей и управление

• NFC-интерфейс для настройки параметров через приложение Bender Connect
• RCMS410 и RCMS425-L: LED-барграф, индикатор состояния устройства, LED-предупреждения и основные тревоги, LED тревоги по каналам
• RCMS425-D: TFT-дисплей, индикатор состояния, LED тревоги, полнотекстное меню, навигация 4 кнопками
• Интегрированная комбинированная кнопка тест/сброс и подключение для внешних кнопок
• Опциональная пломбируемая прозрачная крышка

Интерфейсы

• Один цифровой вход, один цифровой вход/выход и один многофункциональный цифровой/аналоговый выход
• RS-485 с Modbus (Modbus RTU)
• NFC-интерфейс для настройки параметров при включенном или выключенном питании

Питание

• Питание 24 V DC (RCMS410)
• Широкодиапазонное питание AC/DC 100…240 V и 24 V DC (RCMS425-L и RCMS425-D)

Применения

• Измерение и анализ остаточных токов, токов замыкания и номинальных токов нагрузок и установок
• Мониторинг остаточных токов стационарных установок как альтернатива периодической проверке
• Обнаружение постепенного ухудшения изоляции в рамках профилактического обслуживания
• Мониторинг токов, представляющих пожароопасность в открытых помещениях
• EMC‑контроль систем TN‑S для утечек и дополнительных N‑PE мостов
• Мониторинг PE и защитных проводников на отсутствие тока
• Мониторинг N‑проводников на перегрузку из‑за гармоник

Варианты (тип | дисплей | I/O; реле | питание | корпус)
RCMS410 | LED bargraph | M+, Q, I | DC 24 V | 1 DU
RCMS425-L | LED bargraph | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU
RCMS425-D | TFT display | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU

Функциональные модули (лицензия ПО)

• A: Анализ гармоник (FFT)
• B: All‑current (AC/DC) чувствительная измерительная функция и оценка (требуется для серий TA Type B/B+)
• C: Подключение внешних трансформаторов Type A

Опциональные аксессуары (выбор)

• Блоки питания (серия STEP-PS для различных максимальных подключаемых трансформаторов)
• Серии измерительных трансформаторов: CTUB100, CTBS25, CTAC, серии WR/WS и др.

Технические характеристики

• Семейство продуктов: LINETRAXX® SmartDetect RCMS
• Каналы: 4 независимых канала
• Чувствительность / диапазон измерения: 2 mA … 70 A (в зависимости от трансформатора и конфигурации)
• Частотная характеристика: DC, 15 Hz … 20 kHz (настраиваемая)
• Анализ гармоник: до 400-й гармоники (FFT); расчет THD
• Режимы измерения: AC, импульсный DC, чувствительное измерение AC/DC (на канале)
• Выбираемые характеристики: Type A, Type F, Type B, Type B+
• Интерфейсы: RS-485 (Modbus RTU), NFC для настройки параметров, цифровые I/O, аналоговый выход
• Питание: RCMS410 = 24 V DC; RCMS425-L / RCMS425-D = 24 V DC или AC/DC 100…240 V
• Дисплей: RCMS410/RCMS425-L = LED bargraph; RCMS425-D = TFT
• Ширина корпуса: RCMS410 = 1 DU; RCMS425-L / RCMS425-D = 2 DU
• Доступные модули: A (FFT), B (AC/DC чувствительный), C (подключение внешних TA)
