Терминал управления с сенсорным экраном COMTRA ® CP9…-I series

встраиваемыйс утопленным монтажомпрочный

Обзор

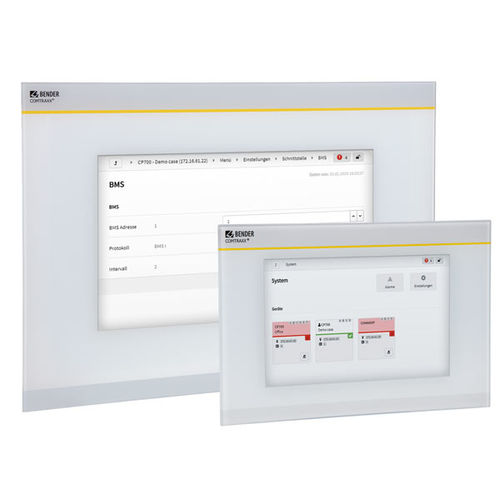

COMTRAXX® CP907-I — панель мониторинга состояния и сигнализации с веб-интерфейсом и встроенным 7" сенсорным дисплеем из закалённого антибликового стекла. Устройство централизует визуализацию, параметризацию и обработку аварий для систем Bender и поддерживает интеграцию сторонних устройств по стандартным протоколам. Предназначено для установки в дверь шкафов управления или заподлицо; обеспечивает удалённый доступ и функции шлюза для TCP/IP сетей.

Ключевые преимущества

• Централизованная визуализация и управление сигнализациями для электрических установок
• Встроенный шлюз для подключения систем Bender и сторонних устройств, поддерживающих Modbus/MQTT
• Удалённый доступ через LAN/WAN/Internet для мониторинга и обслуживания
• Компактная встраиваемая конструкция с лицевой панелью, легко очищаемой

Существующие интерфейсы

• RS-485: BMS, Modbus RTU
• Ethernet: MQTT, BCOM, Modbus TCP, SNMP, PROFINET

Функции

• 7" (17.6 см) сенсорный дисплей из закалённого антибликового стекла
• Степень защиты передней панели IP54; легко очищается и дезинфицируется
• Безвинтовая лицeвая панель; встраиваемая или монтаж в дверцу шкафа
• Condition monitor и модульный шлюз между системами Bender и TCP/IP
• Поддержка устройств на внутренней шине BMS через BCOM, Modbus RTU или Modbus TCP
• Удалённый доступ и визуализации через веб-браузер или локальный дисплей
• Визуальная и акустическая сигнализация аварий; бесшумная работа без вентилятора
• Высококонтрастное, высокоразрешающее изображение с широким углом обзора

Области применения

• Мониторинг и параметрирование коммуникационно-совместимых устройств Bender
• Установка в дверце шкафов управления для мгновенного отображения информации
• Пуско-наладка, диагностика и удалённое обслуживание систем Bender
• Панели управления, мониторинг дата-центров, уведомления об ошибках

Варианты / Комплектные устройства
Тип | Размер дисплея | Питание | Габариты устройства (Ш x В x Г) | Вес | Корпус | Дисплей | Арт. №
CP907-I | 7" (17,6 см) | DC 24 V, < 15 W | 226 x 144 x 78 mm | 1,1 kg | Встраиваемый корпус | белый, закалённое стекло | B95061031

Комплектация
Дисплейный блок, крепление для дверцы шкафа управления или встраиваемый корпус включая монтажную плату с электроникой, соединительный кабель CP9xx и комплект штекеров. Примечание: для снятия дисплея требуется присоска (см. аксессуары).

Отдельные компоненты и опциональные аксессуары

• Встраиваемый корпус (Арт. № B95100140)
• Комплект запасных штекеров CP9xx-I (Арт. № B95061910)
• Присоска CP9xx-I (Арт. № B95061911)
• Накладной корпус CP907(-I) (Арт. № B95061915)
• Блоки питания STEP-PS - DC 24 V/1.75 A (Арт. № B94053111)

Загрузки
Технические описания, руководство и краткое руководство по COMTRAXX® CP907-I доступны в разделе загрузок продукта (PDF).

Технические характеристики

• Коммерческое название: COMTRAXX® CP907-I
• Дисплей: 7" (17,6 см) закалённый, антибликовый сенсорный дисплей
• Защита передней панели: IP54
• Крепление: встраиваемое или в дверцу шкафа (доступен вариант накладного корпуса)
• Питание: DC 24 V, потребление < 15 W
• Габариты (Ш x В x Г): 226 x 144 x 78 mm
• Вес: ≈ 1,1 kg
• Интерфейсы: RS-485 (BCOM, Modbus RTU); Ethernet (MQTT, BCOM, Modbus TCP, SNMP, PROFINET)
• Интегрированный модульный шлюз Bender ↔ TCP/IP; удалённый доступ через LAN/WAN/Internet
• Бесшумная работа без вентилятора; визуальные и акустические выходы для сигнализации
