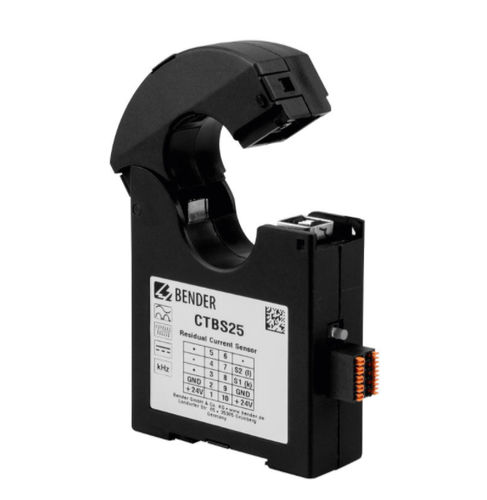

Трансформатор тока LINETRAXX® CTBS25

для измеренияс расщепленным сердечникомIEC

Описание
LINETRAXX® CTBS25 (тип B) — разъёмный (split-core) измерительный трансформатор тока с AC/DC чувствительностью, преобразующий токи утечки и токи повреждения системы, включая плавные постоянные составляющие, в оценимый измерительный сигнал. Применим в DC-, AC- и 3(N)AC-системах. Оценка сигнала производится устройствами серий RCMS410, RCMS425, RCMS460/490 или EDS440.

Особенности

• Разъёмная конструкция (split-core) для простой доустановки без отключения первичных проводников
• AC/DC чувствительность (тип B) для обнаружения остаточных и аварийных токов с DC-составляющей
• Интеграция с системами мониторинга дифференциального тока RCMS410/425/460/490
• Совместимость с локаторами изоляционных повреждений EDS440
• Питающее напряжение: 24 В DC

Применение

• Системы мониторинга остаточного тока (RCMS)
• Локаторы изоляционных повреждений (EDS)
• Промышленное распределение электроэнергии и мониторинг безопасности при наличии DC-компонент

Варианты
Тип | Питающее напряжение U_S | Арт. №
CTBS25 | 24 В DC | B98120060

Характеристики / технические данные

• Коммерческое обозначение: LINETRAXX® CTBS25
• Тип: CTBS25 (разъёмный измерительный трансформатор тока)
• Чувствительность / тип: AC/DC чувствительный (тип B)
• Первичная конструкция: разъёмная (для доустановки)
• Питающее напряжение: 24 В DC
• Совместимые устройства оценки: RCMS410, RCMS425, RCMS460/490, EDS440
• Применимые системы: DC, AC, 3(N)AC
• Пример артикула: B98120060
