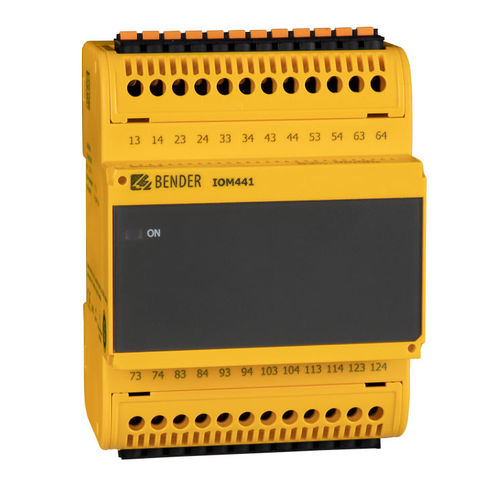

Модуль-реле для коммутации IOM441 series

монтируемый на DIN-рейке

Обзор
Релейный модуль IOM441-S расширяет базовые устройства Bender (например, EDS44x), предоставляя 12 безпотенциальных релейных выходов. Сигналы аварий от базового устройства преобразуются в команды переключения для реле. Связь и питание между модулем и базовым устройством осуществляются через Bender backbone bus (BB-шина), расположенную на задней панели. Поддерживаются обновление прошивки, передача параметров и сохранение состояний переключений через BB-шину. Примечание: некоторые базовые устройства допускают подключение только одного IOM441-S (см. технический паспорт базового устройства).

Ключевые особенности

• 12 безпотенциальных релейных выходов для внешней сигнализации или управления
• Конфигурация контактов: N/O или N/C
• Опциональные функции: локализация изоляционных повреждений или функция остаточного тока (опция "W")
• Связь, питание и обновление прошивки через BB-шину

Краткие характеристики

• Расширяет устройства Bender на 12 реле
• Поддержка выбора N/O и N/C

Применение

• Расширение каналов измерения при локализации изоляционных повреждений и обеспечение внешних контактных сигналов для аварий/управления

Варианты
Тип | Напряжение питания U_S | Опция "W" | Арт. №
IOM441-S | DC 24 V | – | B95012057
IOM441W-S | DC 24 V | x | B95012057W

Опциональные аксессуары
Описание | Арт. №
Набор разъёмов для винтовых клемм* | B95012901
Набор разъёмов Push-wire | B95012902
Механические аксессуары* (крышка клемм + 2 монтажных клипсы) | B95012903
BB BUS 4TE соединитель* | B98110002
* включено в комплектацию в зависимости от конфигурации

Технические характеристики

• Релейные выходы: 12 безпотенциальных контактов
• Конфигурация контактов: настраиваемая N/O или N/C
• Опциональные функции: локализация изоляционных повреждений или функция остаточного тока
• Связь: Bender backbone bus (BB-шина) на задней панели
• Питание: модуль запитывается через BB-шину (DC 24 V)
• Обновление прошивки: возможно через BB-шину
• Хранение данных: параметры и состояния переключений сохраняются в модуле
• Примечание по совместимости: некоторые базовые устройства поддерживают подключение только одного IOM441-S (см. паспорт)
• Артикулы: IOM441-S (B95012057), IOM441W-S (B95012057W)
