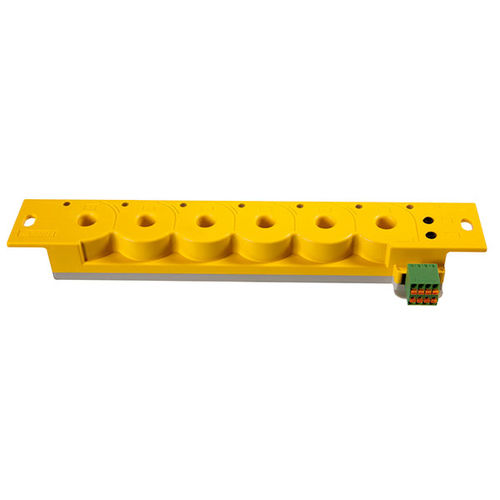

Локализатор дефектов изоляции ISOSCAN® EDS151

Краткое описание
ISOSCAN® EDS151 — локатор повреждений изоляции для автоматического поиска покомпонентно в незаземлённых (IT) электрических системах в паре с ISOMETER® isoMED427P. Устройство обнаруживает локализующие токовые импульсы с помощью шести встроенных измерительных трансформаторов тока и оценивает их для быстрой выдачи аварийного сигнала и индикации.

Ключевые характеристики

• Автоматический поиск повреждений изоляции в рабочем режиме
• Область применения: цепи управления и мониторинга
• 6 измерительных каналов с встроенными ТТ
• Подключение по шине RS-485 (протокол BMS) для масштабируемого мониторинга
• Циклическое самотестирование и индикация активности шины

Характеристики (детально)

• Применимо в AC-, AC/DC- и DC-IT системах
• Чувствительность срабатывания: 0,5 mA
• Максимальное время реакции (авария + индикация): ≤ 8 с в сети AC (IEC 61557-9)
• До 88 устройств EDS151 на одну шину RS-485 → до 528 фидеров под контролем
• Диапазон адресов BMS: 3…90
• Интерфейс RS-485 с протоколом BMS

Области применения

• Поиск повреждений изоляции в медицинских, промышленных и морских IT-системах
• DC‑магистрали в промышленном оборудовании, на электростанциях и судах
• Мониторинг цепей управления и сигнализации

Варианты ISOSCAN® EDS151
Тип | Питающее напряжение* | Арт. №.
EDS151 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080101

Опциональные аксессуары (выбор)
Тип | Входное напряжение | Выходное напряжение | Арт. №. | Примечание
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V* | DC 24 V, 420 mA | B924209 | Питает до 6 EDS151
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Питает до 3 EDS151

Загрузки (доступные документы)

• Технический паспорт: EDS151 (EN)
• Руководство: EDS151 (EN)
• Декларация соответствия CE: EDS151
• Уведомление об изменении продукта: EDS151 - изменение ПО (EN)
• Листовка: Healthcare EDS
• Листовка: Industrial EDS

Примечания
Локализующие импульсы, создаваемые ISOMETER® isoMED427P, обнаруживаются встроенными ТТ и оцениваются EDS151. Интегрированные ТТ позволяют пропустить через одно устройство все токоведущие проводники отходящей линии. Шинное сопряжение обеспечивает масштабируемый контроль большого числа фидеров.

Технические характеристики

• Коммерческое обозначение: ISOSCAN® EDS151
• Измерительные каналы: 6 на устройство
• Встроенные измерительные трансформаторы тока: 6
• Чувствительность срабатывания: 0,5 mA
• Максимальное время реакции: ≤ 8 с (IEC 61557-9)
• Шина/интерфейс: RS-485 с протоколом BMS
• Макс. устройств на шине BMS: 88 (до 528 фидеров)
• Диапазон адресов BMS: 3…90
• Питающее напряжение (EDS151): AC 17…24 V, 50…60 Hz или DC 14…28 V
• Типичные источники питания: AN410 (DC 24 V, 420 mA) питает до 6 EDS151; AN450 (AC 20 V, 500 mA) питает до 3 EDS151
• Самотестирование: циклическая функция самопроверки
• Арт. №. (EDS151): B91080101
