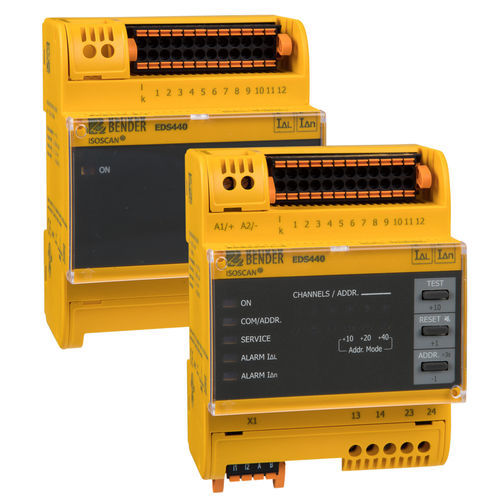

Локализатор дефектов изоляции ISOSCAN® EDS441

Обзор
Системы поиска повреждений изоляции ISOSCAN® EDS441 используются совместно с ISOMETER® iso685-D-P или генератором испытательного тока PGH для обнаружения и оценки сигналов испытательного тока в незаземлённых энергосистемах (IT). На одно устройство можно подключить до 12 измерительных трансформаторов тока (ТТ). По интерфейсу RS-485 (шина BS) возможно объединение до 50 устройств EDS, что позволяет контролировать до 600 отходящих цепей.

Ключевые характеристики

• Автоматический поиск повреждений изоляции в рабочем режиме
• 12 измерительных каналов для ТТ
• Контроль подключения ТТ и централизованное отображение неисправных фидеров
• Чувствительность срабатывания 0,2…1 мA; измерение остаточного переменного тока с настраиваемым порогом
• Два аварийных реле (по одному замыкающему контакту), режимы NO/NC выбираются
• Модульная универсальная концепция; возможна опциональная плата IOM441-S (12 реле)
• Последовательный интерфейс RS-485 (шина BS), Modbus RTU; диапазон адресов 2…79

Области применения

• Локализация повреждений изоляции в AC, 3AC и DC IT‑системах
• Главные и вспомогательные цепи в промышленных установках и на судах
• DC IT‑системы с диодным развязыванием на электростанциях
• Питание и цепи управления в медицинских помещениях (в сочетании с соответствующим мониторингом)

Варианты (фрагмент)
EDS441-S-1 | AC/DC 24…240 V | 0,2…1 mA | B91080204
EDS441W-S-1 | AC/DC 24…240 V | 0,2…1 mA | B91080204W
EDS441-L-4 | AC/DC 24…240 V | 0,2…1 mA | B91080205
EDS441W-L-4 | AC/DC 24…240 V | 0,2…1 mA | B91080205W

Опциональные аксессуары (фрагмент)
DI-1PSM (RS-485 повторитель) | AC/DC 24 V ±20% | B95012044
DI-2USB (конвертер RS-485/USB) | питание по USB | B95012045
IOM441-S (модуль ввода/вывода 12 реле) | - | B95012057

Трансформаторы тока (примеры)
CTAC20/1 | внутр. Ø 20 мм | круглые | B98110006
CTAC35/1 | внутр. Ø 35 мм | круглые | B98110008
CTAS50/01 | внутр. Ø 50 мм | разъёмные | B98110012

Характеристики / технические данные

• Чувствительность: 0,2…1 mA
• До 12 ТТ на устройство; система до 50 EDS по RS-485 и до 600 контролируемых фидеров
• Питание (в зависимости от варианта): AC/DC 24…240 V
• Интерфейсы: RS-485 (шина BS), Modbus RTU; адресный диапазон 2…79
• 2 аварийных реле; внешний вход тест/сброс; контроль подключения ТТ
