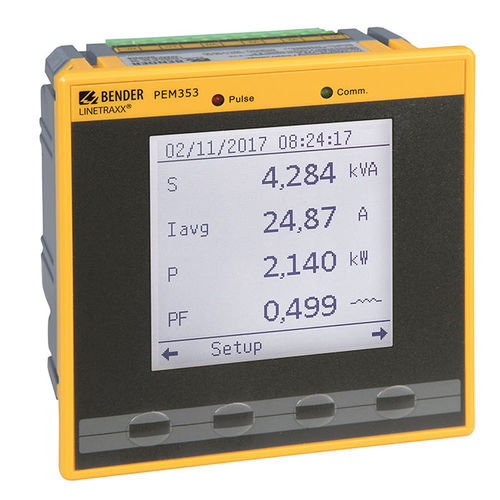

Прибор для измерения напряжение LINETRAXX® PEM353

пер. токачастотыреактивная мощность

Обзор продукта
LINETRAXX® PEM353 — цифровой универсальный измеритель для регистрации, отображения и передачи через интерфейс коммуникации параметров электрических сетей. Измеряет напряжения, токи, мощность и энергию, а также оценивает качество напряжения (THD и отдельные гармоники до 31‑го порядка). Применим в 2-, 3- и 4‑проводных сетях и топологиях TN, TT, IT. Стандартный размер для фронтального монтажа: 96 x 96 мм.

Основные функции

• Широкий набор измеряемых величин: напряжения, токи, мощности, энергия, гармоники, дисбаланс, углы, THD/TDD, k‑фактор, пиковый фактор
• Мониторинг качества электроэнергии и контроль предельных значений (сетпойнтов) с передачей тревог
• Измерение энергии и мощности с хранением данных и поддержкой тарифов (до 8 тарифов)
• Конфигурируемая стартовая страница с 4 отображаемыми величинами
• Измерение и контроль нейтрального проводника (PEM353‑N)

Детали измерений

• Фазные напряжения UL1, UL2, UL3 и их сумма (В)
• Линейные напряжения UL1L2, UL2L3, UL3L1 и их сумма (В)
• Фазные токи I1, I2, I3 и их сумма (А); нейтральный ток In (расчётный), I4 измеряемый в PEM353‑N
• Остаточный ток Ir (расчётный, PEM353‑N)
• Частота f (Гц)
• Мощности по фазам и суммарно: P (кВт), Q (квар), S (кВА)
• Коэффициент смещения cos(φ), коэффициент мощности λ, фазовые углы (°)
• Несимметрия напряжения/тока (%)
• Гармоники и искажения: THD/TOHD/TEHD для U и I; отдельные гармоники до 31‑го порядка; TDD для I
• k‑фактор и пиковый фактор для токов

Счётчики энергии

• Класс точности активной энергии согласно IEC 62053‑22: 0,5 S
• LED (импульс) для активной или реактивной энергии
• 2 импульсных выхода (PEM353‑P)
• Общий и пофазный учёт энергии: ввод/вывод, чистая и суммарная по активной/реактивной и полной энергии
• До 4 дополнительных счётчиков импульсов

Тарифы и периоды учёта

• До 8 тарифов; переключение тарифов через цифровые входы или по расписанию (2 расписания)
• Учёт энергии и пиковая нагрузка по тарифам

Журналы и запись

• Журнал счётчика энергии — 12 месячных значений (общие и по тарифам)
• Данные нагрузки: настраиваемые скользящие средние, прогнозы нагрузки, журнал пиков с отметками времени
• Журнал макс./мин. значений для 45 величин с отметками времени
• Журнал событий (SOE) — 100 записей, разрешение 1 мс
• PEM353‑N: дневной журнал (60 дней) и месячный журнал (36 месяцев); до 5 регистраторов данных по 16 каналов каждый

Контроль предельных значений / Сигнализация

• 9 параметрируемых точек мониторинга (сетпойнтов)
• Выбор из 25 измеряемых величин для сетпойнтов
• Оповещение через дисплей и/или цифровые выходы; регулируемый гистерезис

Удобство эксплуатации

• Большой подсвечиваемый графический дисплей; стандартный экран с 4 выбираемыми величинами
• Защита дисплея паролем и счётчик часов работы
• Обнаружение ошибок подключения (частота, пропадание напряжения/тока, неверная полярность ТТ, порядок фаз)

Коммуникация и протоколы

• Гальванически развязанная интерфейс RS‑485 (1 200–38 400 бит/с)
• LED индикация активности связи
• Поддерживаемые протоколы: Modbus RTU, BACnet MS/TP, DNP

Применение

• Прибор для фронтального монтажа в щите — отображение электрических величин, замена аналоговых индикаторов
• Мониторинг качества напряжения и сбор данных для систем энергоменеджмента
• Контроль сетпойнтов с передачей тревог; мониторинг нейтрали при необходимости

Варианты

• PEM353 | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = - | 2 релейных выхода | Art. No. B93100355
• PEM353‑P | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = - | 2 твердотельных импульсных выхода | Art. No. B93100354
• PEM353‑N | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = 5 A | 2 релейных выхода | Art. No. B93100353
