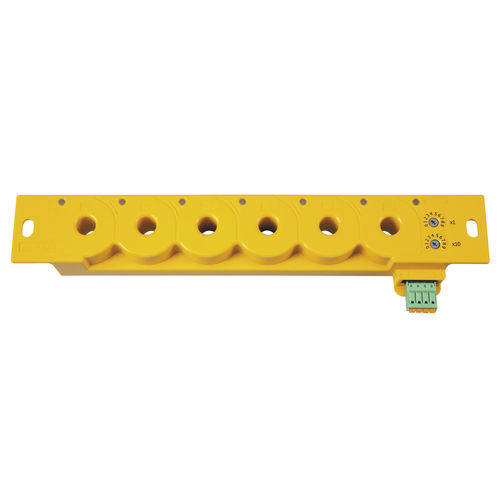

Система наблюдения дифференциального тока LINETRAXX® RCMS150

с сигналом тревогиModbusRS-485

Обзор
LINETRAXX® RCMS150 — это шестиканальные датчики остаточного тока, чувствительные к переменному и постоянному току (тип B), предназначенные для измерения аварийных (остаточных) токов в заземлённых источниках питания. Диапазон измерения до IΔ = 500 mA в частотном диапазоне DC…2 kHz. Пригодны для контроля конечных цепей с током нагрузки до 32 A и напряжением мониторируемой цепи до 300 V. На каждом канале предусмотрены два отдельно настраиваемых порога срабатывания для разделения предварительного предупреждения и аварии. Передача измеренных значений и состояний аварии, а также настройка параметров возможны через интерфейс RS-485.

Ключевые возможности

• Непрерывный мониторинг остаточного тока как альтернатива периодическим испытаниям изоляции
• AC/DC чувствительное снятие измерений (тип B) с 6 каналами (K1…K6)
• Поддержка оценки чисто постоянных (DC) аварийных токов
• Компактная конструкция для ограниченных монтажных пространств
• Интерфейс RS-485 с протоколами Modbus RTU или BMS для передачи данных и визуализации
• Возможность конфигурации и передачи измерений/аварий через RS-485

Особенности

• Диапазон измерения IΔ до 500 mA; частотный диапазон DC…2 kHz
• Каждый канал имеет 2 измерительных канала: 1 × RMS и 1 × DC
• Два независимо настраиваемых порога на канал (предупреждение + авария)
• Постоянная самопроверка и полностью экранированные измерительные трансформаторы тока для снижения магнитных помех
• Монтаж на DIN-рейку или винтами в стандартный распределительный щит
• Совместимость с шлюзами Bender (например, COM465IP, CP9…)

Интерфейсы и варианты

• RCMS150: RS-485 с протоколом BMS. Диапазон адресов 2…90 (на устройстве). До 89 устройств на шине.
• RCMS150-01: RS-485 с Modbus RTU. Адреса 1…99 через потенциометры на устройстве; 1…247 через шину. До 247 устройств на шине.

Применения

• Измерение и непрерывный мониторинг аварийных токов AC и DC до IΔ = 500 mA (DC 0…2 kHz)
• Контроль конечных цепей до 300 V и 32 A
• Включение в системы мониторинга установок или зданий; подходит для ограниченных пространств
• Работа допускается на высоте до 2000 м над уровнем моря

Модификации
RCMS150 | DC 24 V | BMS | B94053025
RCMS150-01 | DC 24 V | Modbus RTU | B94053026
RCMS150-W-01 | DC 24 V | Modbus RTU | B94053026W

Опционные аксессуары
Клипса для монтажа на DIN-рейку — B91080110
Condition Monitor с интегрированным шлюзом (COM465IP / CP907-I варианты) — B95061065 / B95061031 / B95061032
RS-485 репитер DI-1DL — B95012047
Система мониторинга остаточного тока* (варианты RCMS460/RCMS490) — B94053001 / B94053002 / B94053005 / B94053006
*В этом случае Condition Monitor/шлюз не требуется; подходит только для индикации измерений и аварий, не для параметрирования.

Технические характеристики

• Серия: LINETRAXX® RCMS150
• Тип: AC/DC чувствительный монитор остаточного тока (тип B)
• Каналы: 6 (K1…K6), по 2 измерительных канала на канал (1 × RMS, 1 × DC)
• Диапазон IΔ: до 500 mA; частотный диапазон DC…2 kHz
• Номинальное напряжение контролируемой цепи: 300 V; номинальный ток цепи: до 32 A
• Питание: DC 24 V
• Интерфейсы: RS-485 (BMS или Modbus RTU)
• Настройки: 2 порога реагирования на канал
• Адресация/ёмкость шины: RCMS150 2…90 (до 89 устр.); RCMS150-01 1…99 локально / 1…247 по шине (до 247 устр.)
• Монтаж: DIN-рейка или винт
• Самопроверка и экранированные измерительные трансформаторы тока
• Рабочая высота: до 2000 м
