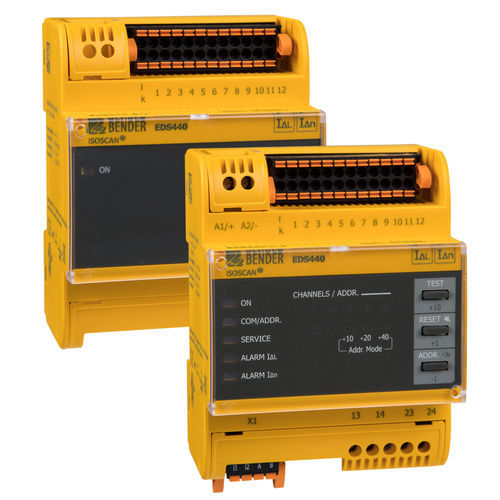

Локализатор дефектов изоляции ISOSCAN® EDS440 series

Обзор
Прибор поиска повреждений изоляции ISOSCAN® EDS440 предназначен для локализации повреждений изоляции в незаземлённых системах питания (IT-системах) при совместной работе с ISOMETER® iso685-D-P или генератором поискового тока PGH. Устройство фиксирует и оценивает сигналы поискового тока, снимаемые с измерительных трансформаторов тока (ТТ). На один EDS440 можно подключить до 12 ТТ; по интерфейсу RS-485 (шина BS) возможно объединение до 50 устройств EDS440 для мониторинга до 600 фидеров.

Ключевые особенности

• Автоматическая пофидерная локализация повреждений изоляции при работе сети
• Применение: главные силовые и цепи управления
• 12 измерительных каналов для ТТ
• Контроль подключения ТТ
• Универсальная модульная концепция для гибкой интеграции
• Опциональное расширение на 12 релейных каналов (IOM441-S)
• Выбор поведения памяти ошибок
• Чувствительность срабатывания настраиваемая, обычно 2…10 mA (в зависимости от варианта)
• Измерение остаточного тока AC с настраиваемым значением срабатывания
• Два аварийных реле (по одному замыкающему контакту); режим N/O или N/C выбирается
• Внешний вход Test/Reset
• Централизованная индикация повреждённых фидеров
• Серийный интерфейс RS-485 (шина BS), диапазон адресов 2…79; поддержка Modbus RTU

Применение

• Локализация повреждений изоляции в AC, 3AC и DC IT-системах
• Главные и управляющие цепи в промышленных установках и на судах
• DC IT-системы с диодным развязыванием на электростанциях
• Электросети в помещениях медицинского назначения

Варианты
Тип | Питание U_S* | Значение срабатывания | LED-индикатор | Опция "W" | Арт. №
EDS440-S-1 | DC 24 V | 2…10 mA | -- | -- | B91080201
EDS440W-S-1 | DC 24 V | 2…10 mA | -- | ✓ | B91080201W
EDS440-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | -- | B91080202
EDS440W-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | ✓ | B91080202W
EDS440-LAF-4 | AC/DC 24…240 V | 10 mA (фиксировано) | ✓ | -- | B91080209

Опциональные аксессуары
Тип | Описание | Арт. №
DI-1PSM | RS-485 репитер, AC/DC 24 V ±20% | B95012044
DI-2USB | Преобразователь интерфейса RS-485/USB (с USB-кабелем), питание от USB | B95012045
IOM441-S | Модуль ввода/вывода, 12-канальный релейный модуль | B95012057

Измерительные трансформаторы тока (образцы)
Тип | Внутренний диаметр / мм | Конструкция | Арт. №
CTAC20 | ø 20 | круглый | B98110005
CTAC35 | ø 35 | круглый | B98110007
CTAC60 | ø 60 | круглый | B98110017
CTAC120 | ø 120 | круглый | B98110019
CTAC210 | ø 210 | круглый | B98110020
Альтернативно доступны разъёмные, гибкие и прямоугольные ТТ (CTAS, Wx, WRx) с соответствующими артикулами

Технические характеристики

• Входы: до 12 измерительных ТТ на один EDS440
• Масштабируемость: до 50 EDS по RS-485 (BS-шина) → до 600 фидеров
• Чувствительность срабатывания: настраиваемая, типично 2…10 mA (LAF = 10 mA фиксировано)
• Измерение: AC остаточный ток с настраиваемым значением срабатывания
• Аварийные реле: 2 шт., по одному замыкающему контакту; возможна работа как N/O или N/C
• Опция: расширение 12 релейных каналов (IOM441-S)
• Контроль подключения ТТ встроен
• Интерфейсы: RS-485 (BS-шина), Modbus RTU; диапазон адресов 2…79
• Централизованная индикация повреждённых фидеров; внешний вход Test/Reset
• Варианты питания: DC 24 V и AC/DC 24…240 V в зависимости от типа
• Модульная конструкция для интеграции в верхнеуровневые системы управления и визуализации
