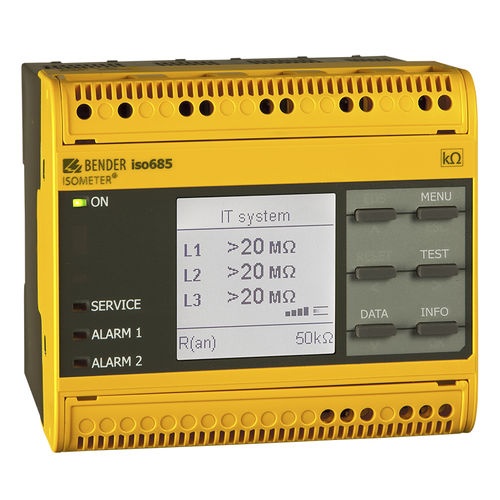

Тестер изоляции для трехфазной системы ISOMETER® isoNAV685-D series

для сети ACAC/DCDC

Обзор
ISOMETER® isoNAV685-D — устройство контроля сопротивления изоляции для IT (неназемлённых) электроустановок в соответствии с IEC 61557-8. Предназначено для использования в 3(N)AC системах с номинальной частотой 60 Гц и в DC IT системах; поддерживает гальванически подключённые выпрямители/инверторы и прямое подключение DC-компонентов (выпрямители, преобразователи, регулируемые приводы).

Ключевые характеристики

• Мгновенное срабатывание: 150 мс
• Отключение инвертора и срабатывание по смещению постоянного напряжения
• Автоматическая адаптация к ёмкости утечки системы
• Комбинация AMPPLUS и других профиль-зависимых методов измерения
• Регулируемый диапазон срабатывания: 1 kΩ…10 MΩ (заводская 5 kΩ)
• Графический LC-дисплей высокого разрешения с isoGraph для записи трендов
• Мониторинг подключения измерительных линий и автоматическое самотестирование
• Гальванически разделённые аналоговые выходы: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V
• Программируемые цифровые входы/выходы, Modbus TCP / BCOM / встроенный веб‑сервер
• Память событий с RTC (буфер ~3 дня) для хранения до 1023 сообщений об авариях с датой/временем

Применение

• Основные цепи AC/DC с прямо подключёнными DC-компонентами (выпрямители, преобразователи, регулируемые приводы)
• Установки с импульсными источниками питания
• Установки с преобразователями частоты

Модификации
Тип | Номинальное напряжение сети U_n | Напряжение питания U_S | Арт. №
isoNAV685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067014

Опциональные аксессуары

• Набор винтовых клемм — B91067901 (входит в комплект, где указано)
• Набор пружинных клемм — B91067902
• Комплект для корпуса (крышка клемм, 2 монтажных клипсы) — B91067903 (входит в комплект, где указано)

Загрузки

• Декларации соответствия CE
• Брошюры продукта, quickstarts и руководства
• Технические паспорта
• Сертификаты и UKCA‑декларации

Технические характеристики

• Стандарт: IEC 61557-8 (контроль изоляции для IT‑систем)
• Типы применяемых систем: IT AC (3(N)AC) и IT DC; поддержка гальванически подключённых выпрямителей/инверторов
• Номинальная частота: 60 Гц (применимо)
• Диапазон номинального напряжения: AC 0…690 V; DC 0…1000 V
• Напряжение питания: AC 24…240 V; 50…400 Hz или DC 24…240 V
• Диапазон срабатывания: 1 kΩ…10 MΩ (заводская 5 kΩ); порог для DC‑смещения 150 V
• Время мгновенного срабатывания: 150 ms
• Аналоговые выходы: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (галваническая развязка)
• Коммуникации: Modbus TCP, BCOM, встроенный веб‑сервер; дистанционная настройка через Webserver (опция COMTRAXX®)
• Дисплей: графический LC, isoGraph
• Память событий: RTC, буфер ~3 дня, до 1023 сообщений с датой/временем
• Мониторинг подключения: контроль измерительных линий
• Программируемые цифровые I/O и автоматический самотест
• Артикул: B91067014
