Тестер изоляции для трехфазной системы ISOMETER® iso685-…-B series

для сети ACAC/DCDC

Обзор
ISOMETER® iso685-…-B — прибор контроля сопротивления изоляции для IT-систем в соответствии с IEC 61557-8. Применим в AC, 3(N)AC, AC/DC и DC системах, включая AC-сети с крупными DC-нагрузками (выпрямители, инверторы, частотно-регулируемые приводы).

Ключевые преимущества

• Предустановленные профили измерений для промышленных приложений
• Надёжное измерение сопротивления изоляции, напряжения, ёмкости и частоты
• Встроенный веб‑сервер для удалённой настройки и диагностики
• Связь: BCOM, Modbus TCP/RTU, RS-485 / Bender sensor bus
• Поддержка сцеплённых IT‑систем (ISOnet), журнал событий с isoGraph и метками времени

Модификации устройства

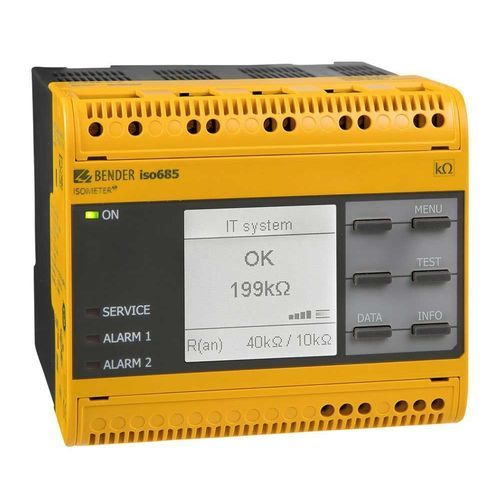

• iso685-D-B: с графическим LC‑дисплеем высокого разрешения и органами управления на передней панели для локальной работы; не комбинируется с FP200 для прямого управления.
• iso685-S-B: без дисплея и органов управления; используется в составе с передней панелью FP200 для управления.
• Опция "W": исполнение для экстремальных климатических и механических условий (iso685W-D-B, iso685W-S-B).

Функции

• Автоматическая адаптация к ёмкости утечки системы; сочетание AMPPlus с профильно-зависимыми методами измерения
• Два раздельно настраиваемых диапазона уставок: 1 kΩ…10 MΩ
• Контроль подключения измерительных линий и автоматический самотест устройства
• Графическое отображение изменения сопротивления изоляции во времени (isoGraph); память событий (буфер 3 дня), до 1023 сообщений об тревогах с датой/временем
• Аналоговые выходы пропорционально измеренному значению изоляции: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (галваническая развязка)
• Свободно программируемые цифровые входы/выходы; удалённая настройка через веб‑сервер или шлюз COMTRAXX®
• Удалённая диагностика через интернет; расширение диапазона напряжения с помощью устройств сопряжения

Применение

• Основные цепи AC, DC или AC/DC
• AC/DC цепи с напрямую подключёнными DC-компонентами (выпрямители, преобразователи, приводы)
• ИБП, батарейные системы
• Нагревательные элементы с фазовым управлением и системы со смарт‑блоками питания
• Сцеплённые IT‑системы с высокой ёмкостью утечек

Таблица вариантов
Тип | Номинальное напряжение Un | Напряжение питания US | Дисплей | Опция W | Арт.№
iso685-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | встроен | – | B91067020
iso685W-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | встроен | -40…+70°C, 3K23, 3M12 | B91067020W
iso685-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | удалён (управление через FP200) | – | B91067220
iso685W-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | удалён | -40…+70°C, 3K23, 3M12 | B91067220W

Опциональные аксессуары (фрагмент)

• Устройства сопряжения (несколько типов)
• Комплекты клемм – винтовые и пружинные
• Кронштейны и крышки клеммной коробки

Технические характеристики

• Стандарт: IEC 61557-8
• Поддерживаемые системы: AC, 3(N)AC, AC/DC, DC
• Диапазон номинального напряжения: AC 0…690 V; 1…460 Hz / DC 0…1000 V
• Питание: AC/DC 24…240 V (в зависимости от варианта)
• Диапазоны уставок: 1 kΩ … 10 MΩ (две настраиваемые области)
• Измеряемые величины: сопротивление изоляции, напряжение, ёмкость, частота
• Аналоговые выходы: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (галваническая развязка)
• Связь: BCOM, Modbus TCP/RTU, RS-485/BS, встроенный веб‑сервер
• Память событий: буфер 3 дня, до 1023 записей с датой/временем; isoGraph
• Опция W: рабочая температура -40…+70°C, классы защиты/климатические индексы 3K23, 3M12 (при наличии)
