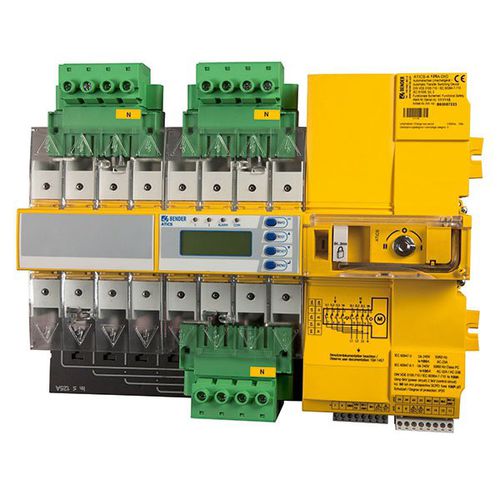

Автоматический блок автоматического переключения ATICS®-…-DIO

ручнойдля DIN рейкикомпактный

Общее описание
Устройства переключения ATICS®-…-DIO выполняют управляемую передачу нагрузки между двумя независимыми источниками питания. Интеграция силовой части и электроники управления в одном компактном устройстве снижает занимаемый объём в щите, упрощает монтаж и уменьшает вероятность ошибок. Конструкция соответствует требованиям функциональной безопасности (SIL 2).

Сервис и обслуживание
Втычные разъёмы на всех подключениях в сочетании с опциональным байпасным переключателем позволяют проводить испытания, ремонт или замену устройства без отключения питания. Это обеспечивает возможность обслуживания под нагрузкой и снижает время простоя при сервисе.

Характеристики

• Подходит для установки с ограниченным пространством и для модернизации: корпус «всё‑в‑одном», объединяющий разъединитель и электронику управления
• Доступны исполнения 2‑полюсные и 4‑полюсные, номинальные токи AC 63 A – AC 160 A
• Функциональная безопасность: SIL 2; сертификация TÜV SÜD
• Ручное управление на устройстве и механическая блокировка
• Втычные разъёмы и опциональный байпас для обслуживания без прерывания питания
• Возможности параметрирования и коммуникации для мониторинга и сервиса

Применение

• Переключение резервных линий электроснабжения в центрах обработки данных, на промышленных объектах и в медицинских помещениях группы 2, где требуется надёжное и непрерывное питание даже при авариях

Варианты (фрагмент)
2‑полюсные
ATICS-2-63A-DIO | 2‑pole | AC 63 A | 1 x STW3, bridge, connectors, terminal cover | B92057212
ATICS-2-80A-DIO | 2‑pole | AC 80 A | 1 x STW3, bridge, connectors, terminal cover | B92057213
ATICS-BP-2-63A-SET | Bypass switch set | AC 63 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057252
ATICS-BP-2-80A-SET | Bypass switch set | AC 80 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057253

4‑полюсные
ATICS-4-80A-DIO | 4‑pole | AC 80 A | 4 x STW3, bridge, connectors, terminal cover | B92057222
ATICS-4-125A-DIO | 4‑pole | AC 125 A | 4 x STW4, bridge, connectors, terminal cover | B92057223
ATICS-4-160A-DIO | 4‑pole | AC 160 A | 4 x STW4, bridge, terminal cover | B92057224
ATICS-BP-4-80A-SET | Bypass switch set | AC 80 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057260
ATICS-BP-4-125A-SET | Bypass switch set | AC 125 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057262
ATICS-BP-4-160A-SET | Bypass switch set | AC 160 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057264

Опциональные аксессуары
STW3 | Измерительный токовый трансформатор (контроль короткого замыкания) для ATICS® < 100 A | B98021000
STW4 | Измерительный токовый трансформатор (контроль короткого замыкания) для ATICS® ≥ 100 A | B98021001

Документы / Загрузки
Доступны декларации CE, руководства, быстрые инструкции и технические паспорта для ATICS®-…-DIO (выбор языков).

Технические характеристики (ключевые)

• Функциональная безопасность: SIL 2
• Сертификация: TÜV SÜD
• Исполнения: 2‑полюсные и 4‑полюсные; номинальные токи AC 63 A, 80 A, 125 A, 160 A
• Интеграция: разъединитель нагрузки и электроника управления в одном устройстве
• Обслуживание: втычные разъёмы и опция байпаса для тестирования и замены без прерывания питания
