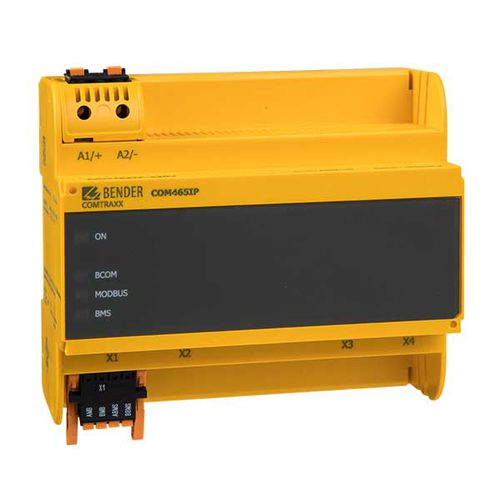

Устройство наблюдения состояния COMTRAXX® COM465IP

ModbusEthernetIP

Обзор
COMTRAXX® COM465IP — монитор состояния (Condition Monitor) со встроенным шлюзом. Веб‑интерфейс COMTRAXX на базе HTML5 предоставляет обзор системы и позволяет интуитивно настраивать все подключённые устройства. Доступ по LAN/WAN/Internet возможен без установки локального ПО.

Ключевые функции

• Обзор системы и визуализация в браузере
• Настройка параметров устройств Bender через веб‑интерфейс и BMS/ICOM/BCOM
• Поддержка коммуникационных интерфейсов Bender и распространённых промышленных протоколов
• Расширяемость за счёт программных функциональных модулей (A–F)
• Локальная история и настраиваемые регистраторы данных

Интерфейсы / связь

• RS-485: BMS, Modbus RTU
• Ethernet: MQTT, BCOM, Modbus TCP, SNMP, PROFINET (10/100 Mbit/s)

Применения

• Удалённое отображение измеряемых величин, статусов и аварий в веб‑браузере
• Шлюз в Modbus TCP: чтение значений и сообщений статуса/аварий (адреса 1…10 на каждом интерфейсе)
• Шлюз в Modbus RTU: чтение значений и сообщений (адреса 1…10 внутреннего интерфейса BMS)
• Настройка параметров и резервное копирование устройств (изменение через Modbus требует Function module C)
• Синхронизация времени у назначенных устройств
• История (20 000 записей) и настраиваемые регистраторы данных (30 × 10 000 записей)
• Интеграция до 50 точек данных от сторонних устройств (Modbus RTU/TCP) и создание виртуальных устройств (до 16 каналов)

Примечания

• Отображение параметров устройств шины BMS возможно только при подключении шлюза к внутренней шине BMS.
• Параметры можно задавать через веб‑приложение и внешне через BMS/ICOM/BCOM; изменение через Modbus требует Function module C. Функциональные модули добавляют дополнительные возможности.

Варианты
Type | Supply voltage / frequency range | Power consumption | Application | Art. No.
COM465IP | AC/DC 24…240 V, 50…60 Hz | ≤ 6,5 VA / ≤ 4 W | Condition Monitor with integrated gateway: Bender system / Ethernet | B95061065

Функциональные модули (лицензия ПО)

• Function module A — индивидуальные тексты, мониторинг отказов, e‑mail при тревоге, документация устройств — B75061011
• Function module B — предоставление данных по Modbus TCP/RTU, SNMP, PROFINET — B75061012
• Function module C — настройка параметров интегрированных устройств, резервное копирование — B75061013
• Function module D — приложение визуализации — B75061014
• Function module E — виртуальные устройства — B75061015
• Function module F — интеграция сторонних устройств — B75061016

Технические характеристики

• Продукт: COMTRAXX® COM465IP (Condition Monitor со встроенным шлюзом)
• Производитель: Bender
• Питание: AC/DC 24…240 V, 50…60 Hz
• Потребление: ≤ 6,5 VA / ≤ 4 W
• Ethernet: 10/100 Mbit/s
• Поддерживаемые протоколы: Modbus TCP, Modbus RTU, SNMP, PROFINET, MQTT, BCOM, BMS
• История: 20 000 записей
• Регистраторы данных: настраиваемые (30 × 10 000 записей)
• Интеграция сторонних устройств: до 50 точек данных (Modbus RTU/TCP; для расширенных возможностей — Function module F)
• Виртуальное устройство: до 16 каналов (Function module E требуется)
