Обзор продукта

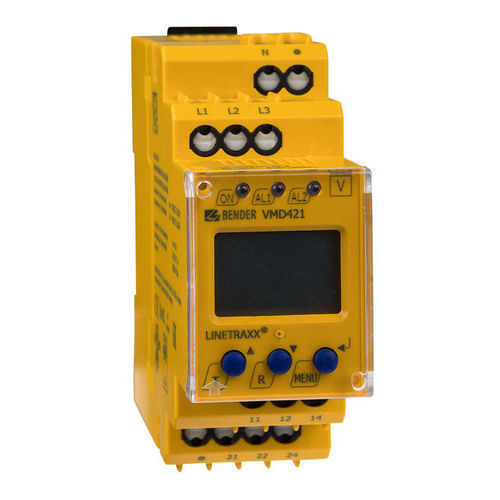

LINETRAXX® VMD421H — многофункциональное реле контроля напряжения для систем 3(N)AC. Контролирует пониженное и повышенное напряжение, частоту и напряжение в окне между двумя порогами. Напряжения измеряются по эффективному значению (r.m.s.), текущий измеренный параметр отображается постоянно на LC‑дисплее. Устройство питается от контролируемой сети и имеет встроенный источник резервного энергоснабжения.

Ключевые особенности

• Контроль поднапряжения, перенапряжения, частоты и оконный дискриминатор в системах 3(N)AC (70…500 В; варианты 70…500/288 В)
• Питание от контролируемой системы (без отдельного источника) с интегрированным резервным питанием
• Измерение по эффективному значению r.m.s. (AC + DC)
• Регулируемые задержки: при запуске, срабатывании и возврате
• Регулируемая гистерезис переключения
• Выбираемые функции контроля: <U, >U, <f, >f
• Функция Preset для автоматической установки базовых параметров

Индикация и органы управления

• Многофункциональный LC‑дисплей с постоянным отображением измеряемого значения
• LED: Power On, Alarm 1, Alarm 2
• Память значения, приведшего к срабатыванию
• Постоянная самодиагностика
• Внутренняя кнопка Test / Reset
• Защита настроек паролем

Выходы / Механика / Подключения

• Два отдельных аварийных реле, каждое — один переключающий контакт (SPDT)
• Выбор режима работы НЗ/НО и поведения памяти ошибок
• Пломбируемая прозрачная крышка
• Корпус на 2 модуля (36 мм)
• Пружинные клеммы (по две клеммы на соединение); варианты с винтовыми клеммами указаны в номерах артикулов
• Соответствует требованиям RoHS

Применения

• Контроль напряжения в чувствительном к напряжению оборудовании и установках
• Автоматическое включение/выключение оборудования при достижении заданных уровней напряжения
• Мониторинг резервных и аварийных систем питания
• Контроль питающего напряжения переносных нагрузок
• Защита трехфазных двигателей от обрыва фазы и разворота фаз
• Защита трансформаторов; распознавание несимметричной нагрузки

Варианты (таблица)
Type | Nominal system voltage U_n* | Response value | Art. No.**
VMD421H-D-3 | 3(N)AC 70…500 V, 15…460 Hz | AC 70…500 V | B73010007 / B93010007

Опциональные аксессуары (таблица)
Type | Art. No.
Монтажная клипса для винтового монтажа (1 шт. на устройство) | B98060008
Монтажная рамка XM420 | B990994

Документы для загрузки

• Руководство VMD421H (PDF, EN)
• Технический паспорт VMD421H (PDF, EN)
• Quickstarts VMD421H (PDF, EN/DE)
• Декларации соответствия CE / UKCA для семейства VMx42x (PDF)

Технические характеристики

• Диапазон измеряемого напряжения: AC 70…500 В (3(N)AC, 15…460 Гц)
• Функции контроля: <U, >U, <f, >f, оконный дискриминатор
• Измерение: r.m.s. значение (AC + DC)
• Индикация: многофункциональный LC‑дисплей с постоянным отображением измерений
• Питание: от контролируемой сети с внутренним резервным источником
• Задержки: регулируемые задержки при включении, срабатывании и возврате
• Выходы: 2 аварийных реле, каждое с одним переключающим контактом
• Режимы: НЗ или НО выбираются; память ошибок выбирается
• Индикаторы: LED Power On, Alarm 1, Alarm 2
• Защита: постоянная самодиагностика; внутренняя кнопка Test/Reset; защита настроек паролем
• Механика: 2‑модульный корпус (36 мм); пломбируемая прозрачная крышка
• Клеммы: пружинные клеммы (по две клеммы на соединение); варианты с винтовыми клеммами
• Соответствие: RoHS; CE/UKCA документы для семейства VMx42x
• Номера артикула: B73010007, B93010007
• Примечания: * абсолютные значения; ** B7… = пружинные клеммы / B9… = винтовые клеммы
