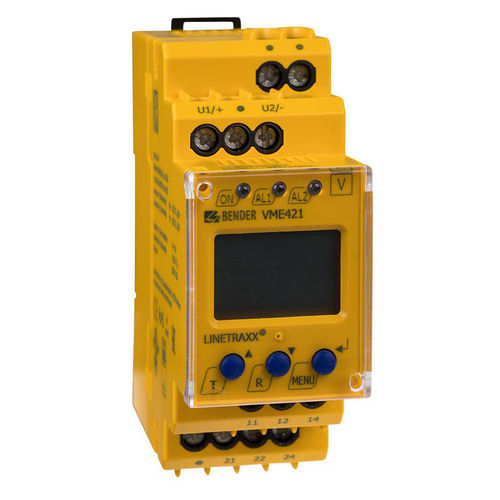

Реле для наблюдения недонапряжение LINETRA ® VME421H series

скачков напряженийчастоты1NO/NF

Обзор
LINETRAXX® VME421H — компактное реле контроля напряжения и частоты для AC и DC систем. Устройство контролирует минимальное/максимальное напряжение, частоту и окно напряжения (напряжение между двумя порогами) с измерением значений как действующих (RMS). Питание берётся от контролируемой системы; имеется встроенный резервный источник энергии для кратковременных перебоев.

Ключевые функции

• Контроль пониженного и повышенного напряжения, частоты и оконной функции (выбор функций: <U, >U, <f, >f)
• Измерение действующих значений для AC и DC
• Постоянное отображение измеренного значения на ЖК‑дисплее; сохранение значения, приведшего к срабатыванию
• Регулируемые задержки: запуск, срабатывание, возврат; регулируемая гистерезис переключения
• Питание от контролируемой сети; встроенный резерв питания (внешнее питание не требуется)
• Два независимых тревожных реле (каждое — один переключающий контакт)
• Защита настроек паролем и функция Preset для автоматического задания базовых параметров

Дополнительные особенности / Конструкция

• Индикаторы: Power On, Alarm 1, Alarm 2
• Память измеренного значения при срабатывании
• Постоянная самодиагностика и внутренняя кнопка Test/Reset
• Возможность выбора нормально‑замкнутого / нормально‑разомкнутого режима и поведения памяти ошибок
• Пломбируемая прозрачная крышка; корпус на 2 модуля (36 мм)
• Клеммы push‑wire (по два контакта на соединение)
• Соответствие RoHS

Применение

• Контроль напряжения и частоты однофазных машин и электроустановок
• Мониторинг замыканий на землю в сетях среднего напряжения через трансформаторы напряжения
• Контроль аккумуляторных систем
• Автоматическое включение/выключение оборудования при достижении заданного уровня напряжения

Варианты
VME421H‑D‑1 | Номинальное напряжение системы: DC/AC 9,6…150 В, 15…46 Гц (порог срабатывания: AC/DC 9,6…150 В) | Арт. No.: B73010003 / B93010003
VME421H‑D‑2 | Номинальное напряжение системы: DC/AC 70…300 В, 15…460 Гц (порог срабатывания: AC/DC 70…300 В) | Арт. No.: B73010004 / B93010004

Опциональные аксессуары

• Монтажный зажим для винтового крепления (1 шт. на устройство): Арт. No. B98060008

Документы для скачивания
Quickstart (VME421H); Manual (VME421H); Datasheet (VME421H); Series declarations (VMx42x) — CE/UKCA

Технические характеристики

• Функции контроля: <U, >U, <f, >f, оконная функция
• Тип измеряемой величины: RMS (AC + DC)
• Дисплей: многофункциональный ЖК‑дисплей с памятью значения при срабатывании
• Питание: от контролируемой сети с встроенным резервом энергии
• Выходы: 2 независимых тревожных реле, по одному переключающему контакту
• Настройки: задержки запуска/срабатывания/возврата, гистерезис
• Соединения: push‑wire клеммы (по две клеммы на соединение)
• Механика: корпус 2 модуля (36 мм), пломбируемая прозрачная крышка
• Индикаторы: LEDs Power On / Alarm 1 / Alarm 2
• Соответствие: RoHS
