Система наблюдения дифференциального тока LINETRAXX® RCMS490-D

непрерывного действияцифроваямногоканальная

Описание продукта

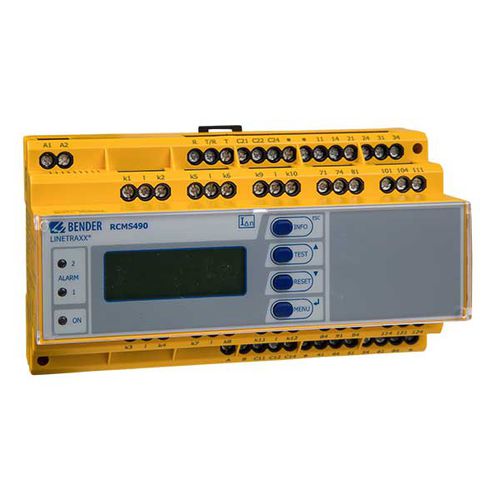

LINETRAXX® RCMS490‑D — многоканальный регистрирующий монитор остаточного тока, предназначенный для обнаружения и оценки токов утечки, дифференциальных и рабочих токов в заземлённых электросетях. Одно устройство имеет 12 измерительных каналов; несколько устройств могут быть объединены в сеть по BMS (RS‑485) для мониторинга больших установок. Чувствительность измерения (AC, импульсный DC или AC/DC‑чувствительная) определяется выбранным трансформатором тока (ТТ) для каждого канала.

Ключевые моменты / обзор

• 12 измерительных каналов на устройство для измерения остаточного тока или цифрового входа.
• Модель RCMS490: по одному сигнализационному контакту на канал; другие варианты имеют глобальные релейные выходы.
• Возможность выбрать тип измерения на канал: переменный ток, импульсный DC или AC/DC‑чувствительная измерение при подборе соответствующего ТТ.
• Измерение в истинном действующем значении (True r.m.s.), анализ гармоник и постоянной составляющей (DC/THD), регулируемая частотная характеристика для защиты персонала, оборудования и от пожара.

Детали
Семейство RCMS (RCMS460‑D/-L, RCMS490‑D/-L) поддерживает подключение закрытых, разъёмных, прямоугольных и гибких трансформаторов тока (например, CTUB100, CTBS25, CTAC…, WR…, WS…, WF…). Серии CTUB100/CTBS25 требуются для AC/DC‑чувствительных измерений (Тип B) и для некоторых моделей необходим блок питания 24 V DC. Различные типы ТТ можно комбинировать по каналам. До 90 мониторов можно подключить к одной шине BMS, что позволяет контролировать до 1080 измерительных каналов.

Функциональные возможности

• Выбор режима измерения по каналу (AC / импульсный DC / AC‑DC чувствительность).
• Измерение True RMS и анализ гармоник, DC‑компоненты и КНИ.
• Быстрое параллельное сканирование всех каналов; функция preset и настраиваемые временные задержки.
• Диапазоны срабатывания (примеры): 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) для D4‑вариантов.
• История событий с пометкой даты/времени: 300 записей; регистратор данных: 300 записей на канал.
• Аварийные выходы: варианты с двумя глобальными реле (по 1 переключающему контакту каждое) или RCMS490 с одним контактом на канал; выбор работы N/O или N/C; вход для внешней кнопки тест/сброс.
• Подсветка графического дисплея (стиль 7‑сегментного дисплея), светодиодные индикаторы аварий, постоянный контроль подключения ТТ и защита параметров паролем.

Применения

• Мониторинг дифференциальных, аварийных и рабочих токов потребителей и установок в диапазоне частот: 0…2000 Hz (с CTUB100/CTBS25) или 42…2000 Hz (с CTAC…, WR…, WS…, WF…).
• Мониторинг токов, представляющих пожароопасность, и быстрая отключающая защита.
• EMC‑мониторинг систем TN‑S для обнаружения паразитных токов и дополнительных N‑PE соединений.
• Контроль нейтрального проводника N на перегрузки из‑за гармоник; контроль PE и уравнивающих проводников на отсутствие тока.
• Оценка практических интервалов проверок для стационарного оборудования (например, соответствие DGUV V3) на основе зарегистрированных данных.

Варианты (кратко)

• RCMS490‑D‑1: питание DC 16…94 V / AC 16…72 V, 42…460 Hz — пример B94053005.
• RCMS490‑D4‑1: DC 16…94 V / AC 16…72 V, 42…460 Hz (D4‑диапазоны) — B94053011.
• RCMS490‑D‑2: DC 70…276 V / AC 70…276 V, 42…460 Hz — B94053006.
• RCMS490‑D4‑2: DC 70…276 V / AC 70…276 V, 42…460 Hz (D4) — B94053012.

Примерные семейства измерительных ТТ

• CTUB100 / CTBS25 — закрытые ТТ для AC/DC‑чувствительных измерений (Тип B), 0…2000 Hz.
• CTAC…, WR…, WS…, WF… — закрытые, прямоугольные, разъёмные и гибкие ТТ для переменных и импульсных токов (Тип A), 42…2000 Hz.
• WF… — гибкие ТТ в сочетании с преобразователем RCC420 для установок, требующих гибкой прокладки.

Аксессуары и компоненты системы (примеры)

• Блоки питания 24 V DC для CTUB100 (например, серия STEP‑PS).
• Шлюзы, повторители и condition monitor для интеграции BMS/Ethernet (COM465IP, CP907‑I, CP915‑I).
• Индикация аварий, комбинированные тест/сброс модули, кабели для подключения ТТ и различные форм‑факторы ТТ.
