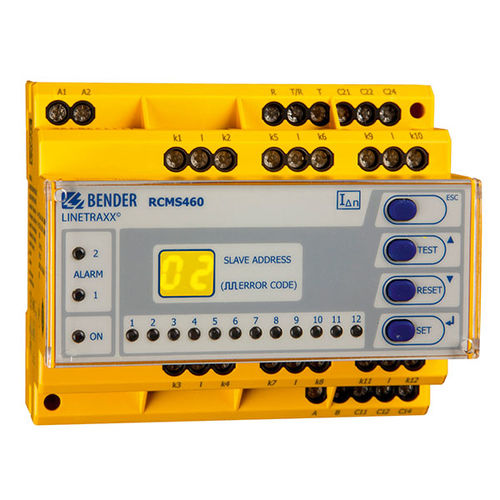

Система наблюдения дифференциального тока LINETRAXX® RCMS460-L

непрерывного действияцифроваямногоканальная

Обзор
LINETRAXX® RCMS460-L — монитор остаточного (дифференциального) тока для обнаружения и оценки токов утечки, дифференциальных и рабочих токов в заземлённых сетях с использованием соответствующих измерительных трансформаторов тока. Каждый прибор имеет 12 измерительных каналов и может объединяться в сеть по шине BMS (RS-485) до 90 приборов, что обеспечивает мониторинг до 1080 каналов. Для всеволновой чувствительной (AC/DC, тип B) регистрации требуются закрытые трансформаторы серий CTUB100 или CTBS25; для переменных и пульсирующих токов применяются серии CTAC, WR, WS и WF. Максимальное контролируемое напряжение зависит от номинального изоляционного напряжения выбранных трансформаторов. Частотная характеристика и диапазоны срабатывания настраиваются для защиты персонала, пожарной или эксплуатационной защиты; измеренные токи могут анализироваться по гармоникам, постоянной составляющей и КНИ (THD).

Ключевые функции

• Выбор типа измерения для каждого канала через подбор измерительного трансформатора (AC / пульсирующий DC / AC‑DC чувствительный)
• Измерение истинного среднеквадратичного значения (True r.m.s.)
• 12 измерительных каналов на устройство (измерение дифференциального тока или цифровой вход)
• Масштабируемость системы: до 90 устройств → до 1080 каналов через BMS (RS-485)
• Быстрое параллельное опрашивание всех каналов
• Примеры диапазонов срабатывания: 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) для RCMS…-D4
• Функция предустановки и настраиваемые временные задержки
• Настраиваемая частотная характеристика для защиты людей, пожарной и эксплуатационной защиты

Дополнительные функции и аппаратные особенности

• Журнал событий с отметкой даты/времени на 300 записей
• Регистратор данных: 300 записей на канал
• Анализ гармоник, постоянной составляющей и КНИ (THD)
• Два тревожных реле с переключающими контактами (в зависимости от версии; RCMS490: по одному контакту на канал)
• Выбор режима работы N/O или N/C и запоминание отказов
• Подключение внешней кнопки Test/Reset
• Подсвечиваемый графический дисплей и индикаторные светодиоды
• Обмен данными по шине BMS (RS-485 с протоколом BMS)
• Защита настроек паролем
• Постоянный контроль подключений CT
• Соответствие RoHS

Применения

• Измерение и оценка дифференциальных, аварийных и номинальных токов нагрузок и установок в частотных диапазонах: 0…2000 Hz (с CTUB100 или CTBS25) и 42…2000 Hz (с CTAC, WR, WS, WF)
• Контроль токов, представляющих риск возгорания в воспламеняющейся среде
• ЭМС‑мониторинг систем TN‑S для обнаружения блуждающих токов и дополнительных мостов N‑PE
• Мониторинг N‑проводников на перегрузки из‑за гармоник
• Проверка отсутствия тока в проводниках PE и в заземляющих связях
• Контроль остаточных токов стационарного оборудования для определения интервалов проверки (например, DGUV V3)
• Защита персонала и от пожара за счёт быстрого отключения
• Мониторинг цифровых входов

Варианты
RCMS460-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053003
RCMS460-L-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053004

Опциональные аксессуары (кратко)

• Блоки питания: STEP-PS/1 AC/24 DC/0.5 — B94053110; STEP-PS/1 AC/24 DC/1.75 — B94053111; STEP-PS/1 AC/24 DC/4.2 — B94053112
• RS-485 репитер: DI-1PSM — B95012044
• Condition Monitor / шлюзы: COM465IP — B95061065; CP907-I / CP915-I — B95061031/32/33/34
• Измерительные трансформаторы (примеры): CTAC20/35/60; CTBS25; CTUB102…; гибкие серии WF (WF170, WF250, WF500, WF800, WF1200)

Примечание
Для AC/DC чувствительных измерений (тип B) требуются трансформаторы серий CTBS25 или CTUB100. Серия WF состоит из гибкого трансформатора и преобразователя сигнала RCC420. Некоторые блоки питания могут быть несовместимы с отдельными вариантами CT; уточняйте в документации продукта.
