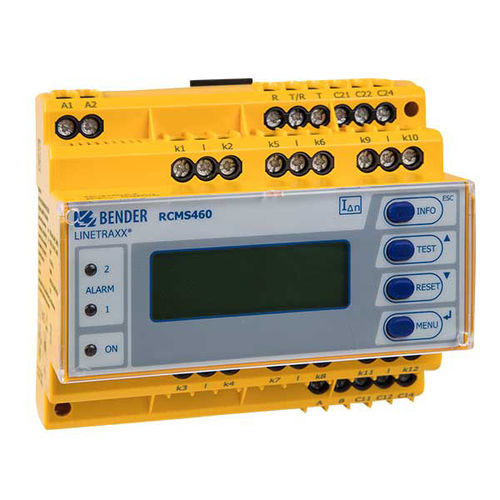

Система наблюдения дифференциального тока LINETRAXX® RCMS460-D

для трансформатораRS-485непрерывного действия

Обзор
LINETRAXX® RCMS460-D — устройство мониторинга остаточного тока, предназначенное для обнаружения и оценки токов повреждения, остаточных и рабочих токов в заземлённых электроустановках. Каждый прибор имеет 12 измерительных каналов и поддерживает подключение закрытых, разъёмных или гибких трансформаторов тока. Несколько приборов можно объединить по шине BMS (RS-485) для мониторинга больших установок.

Ключевые особенности

• Выбор чувствительности: AC, импульсный DC или AC/DC (тип A или B) путём подбора трансформатора на канал
• Измерение в истинном действующем значении (true r.m.s.)
• 12 измерительных каналов на устройство (измерение остаточного тока или цифровой вход)
• Масштабируемая система: до 90 устройств → до 1080 каналов измерения по шине BMS
• Быстрое параллельное сканирование всех каналов; настраиваемые диапазоны срабатывания и задержки
• Частотные характеристики настраиваются для защиты персонала, от пожара и защиты оборудования

Дополнительные функции

• История с отметкой времени (300 записей) и регистратор данных (300 записей на канал)
• Анализ гармоник, постоянной составляющей и КНИ (THD)
• Аварийные выходы: два реле с переключающими контактами (в зависимости от версии); версия RCMS490 — по одному контакту на канал
• Выбор режима нормально-разомкнутый/норма́льно-замкнутый и память ошибок; вход для внешней кнопки Test/Reset
• Подсветка графического дисплея и индикаторы тревоги; защита настроек паролем
• Постоянный мониторинг подключения трансформаторов тока; обмен данными по шине BMS (RS-485); соответствие RoHS

Применение

• Измерение и оценка остаточных, повреждающих и рабочих токов в диапазоне частот 0…2000 Hz или 42…2000 Hz в зависимости от типа трансформатора
• Мониторинг токов, представляющих пожароопасность в легковоспламеняющихся средах
• EMC-мониторинг систем TN-S для обнаружения «бродячих» токов и дополнительных N–PE мостов
• Мониторинг N-проводников на перегрузку из‑за гармоник и проверка отсутствия тока в PE/уравнительных проводниках
• Контроль стационарного электрооборудования для определения интервалов проверки (например, DGUV V3)
• Защита персонала и от пожара посредством быстрого отключения при соответствующей настройке; мониторинг цифровых входов

Варианты (выдержка)
RCMS460-D-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053001
RCMS460-D4-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053009
RCMS460-D-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053002
RCMS460-D4-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053010

Опциональные аксессуары (фрагмент)

• Блоки питания STEP-PS/1 AC/24 DC различной мощности (в зависимости от числа CTUB100) | B94053110…B94053112
• Репитер RS-485 DI-1PSM | B95012044
• COM465IP шлюз / Condition Monitor и функциональные пакеты для интеграции (Modbus TCP, визуализация) | B95061065 / B75061xxx
• Condition Monitor CP907-I / CP915-I для подключения к TCP/IP | B95061031…B95061034

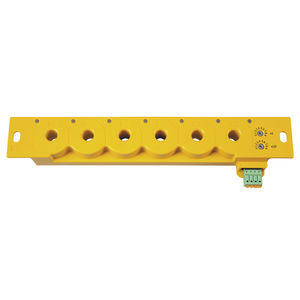

Измерительные трансформаторы (пример)

• Чувствительные к пульсации: CTAC20 ø20 B98110005, CTAC35 ø35 B98110007, WR70x175S B11738, WS20x30 B98080601
• Все¬токовые (Тип B): CTUB102/CTBC20 ø20 B78120011, CTBS25 ø25 B98120060
• Гибкие WF серии: WF170-1 ø170 B78080201, WF1200-2 ø1200 B78080210

Загрузки

• Руководство RCMS460/RCMS490 (PDF)
• Технический паспорт RCMS460/RCMS490 (PDF)
• Декларации CE / UKCA RCMS460-490 (PDF)
• Приложение по прокладке кабелей CTUB100 (Technical info)

Технические характеристики (кратко)

• Измерительные каналы на устройство: 12
• Макс. устройств по BMS шине: до 90 → до 1080 каналов
• Диапазоны срабатывания (пример): 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) для RCMS…-D4
• Измерение true r.m.s.; анализ гармоник/DC/THD
• История и регистратор данных: 300 записей / 300 записей на канал
• Аварийные выходы, дисплей, настраиваемое частотное поведение и задержки; защита паролем
• Постоянный контроль подключения CT; связь по BMS (RS-485)
