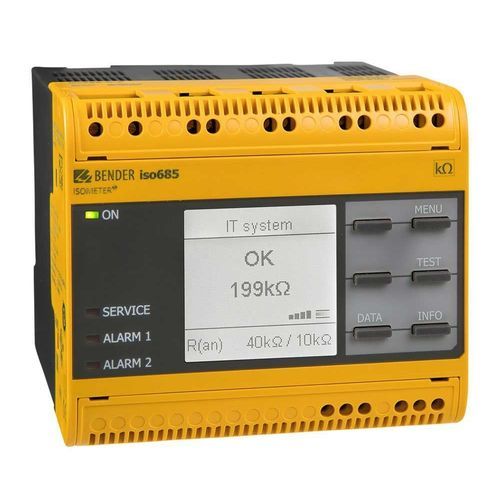

Тестер изоляции для трехфазной системы ISOMETER® iso685 series

для сети ACAC/DCDC

Обзор
ISOMETER® iso685 — устройство контроля сопротивления изоляции в соответствии с IEC 61557-8 для IT‑систем. Применимо в сетях AC, 3(N)AC, AC/DC и DC, включая AC‑системы с прямо подключёнными DC‑компонентами (выпрямители, инверторы, частотные приводы).

Ключевые преимущества

• Предустановленные профили измерений для типовых задач
• Надёжное измерение сопротивления изоляции, напряжения, ёмкости и частоты
• Встроенный веб‑сервер и поддержка Modbus TCP/RTU
• Исторический буфер с реальным временем (≈3 дня, до 1023 тревожных сообщений)
• Автоматическая адаптация к ёмкости утечки системы

Варианты исполнения

• iso685-D: с графическим LC‑дисплеем высокой чёткости и органами управления для непосредственного управления; не комбинируется с FP200.
• iso685-S: без дисплея и органов управления; используется только в сочетании с платой управления FP200.
• Опция "W": модификации для экстремальных климатических и механических условий (iso685W‑D, iso685W‑S).

Функции

• Работа в IT AC‑системах с гальванически подключёнными выпрямителями/инверторами и в IT DC‑системах
• Автоматическая подстройка под существующую ёмкость утечки
• Комбинация AMPPlus и других профильных методов измерения
• Два независимо настраиваемых диапазона срабатывания: 1 kΩ…10 MΩ
• Контроль соединений измерительных линий и автоматический автотест
• isoGraph — графическое отображение сопротивления изоляции во времени
• Аналоговые выходы: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (галванически развязанные)
• Программируемые цифровые входы/выходы
• Удалённая настройка через веб‑сервер (опция: COMTRAXX® Gateway) и удалённая диагностика сервисом
• Интерфейсы: RS-485/BS, BCOM, Modbus TCP/RTU

Применение

• Главные цепи переменного и постоянного тока (AC, DC, AC/DC)
• AC/DC цепи с прямо подключёнными DC‑компонентами (выпрямители, преобразователи, приводы)
• UPS и аккумуляторные системы
• Нагревательные элементы с фазовым управлением, системы со схемами импульсного питания
• IT‑системы с высокой ёмкостью утечки

Таблица вариантов (Тип | Номинальная напр. Un | Напр. питания US | Дисплей | Опция W | Арт.№)
iso685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | интегрирован | – | B91067010
iso685W-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | интегрирован | -40…+70°C, 3K23, 3M12 | B91067010W
iso685-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | выносной | – | B91067210
iso685W-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | выносной | -40…+70°C, 3K23, 3M12 | B91067210W

Опциональные аксессуары

• Соединительные/анкодёровые устройства: AGH150W-4, AGH204S-4, AGH520S, AGH676S-4
• Наборы клемм и аксессуары корпуса (частично в комплекте поставки)

Технические характеристики

• Стандарт: IEC 61557-8
• Поддерживаемые системы: AC, 3(N)AC, AC/DC, DC
• Функции измерения: сопротивление изоляции, напряжение, ёмкость, частота
• Диапазоны срабатывания: 1 kΩ … 10 MΩ (два раздельно настраиваемых диапазона)
• Аналоговые выходы: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (галванически развязанные)
• Интерфейсы: BCOM, Modbus TCP/RTU, RS-485/BS, встроенный веб‑сервер
• Память истории: до 1023 сообщений с временными метками (буфер ≈3 дня)
• Опция W: -40…+70°C (прим. уровни защиты 3K23, 3M12)
