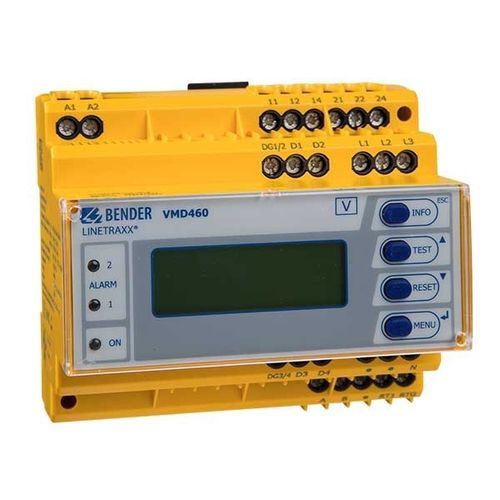

Реле для наблюдения напряжения LINETRAXX® VMD460-NA

частотына DIN-рейкеRS485

Обзор продукта
LINETRAXX® VMD460-NA — внешний сетевой и установочный защитный аппарат для автоматического отключения генерирующих установок от общественной сети посредством коммутационных переключателей. Устройство непрерывно контролирует напряжение и частоту, отображает текущие измерения на подсвеченном графическом LC-дисплее и сохраняет события, приведшие к срабатыванию реле. Аппарат многофункционален и настраиваем для требований национальных сетевых кодов.

Ключевые характеристики

• Предустановленные базовые программы для национальных стандартов (например, G99/G98, VDE-AR-N 4105)
• Обнаружение автономной работы сети: df/dt (ROCOF) и обнаружение сдвига вектора
• Постоянный контроль фазного и линейного напряжения
• Контроль подключенного коммутационного выключателя с настройкой (NC/NO/off); конструкция с устойчивостью к одиночному отказу
• Интерфейс RS-485 для обмена данными и параметрирования
• Удаленное отключение через приёмник ripple control
• Тестовые функции: проверка времени отключения и кнопка теста для цепи срабатывания
• Подсвеченный графический LC-дисплей; выбор языка (DE/EN/IT)
• Защита настроек паролем; корпус допускает опломбирование
• Журнал событий: последние 300 сетевых отказов с отметкой времени (реальное время)

Применение

• Централизованная защита сети и установки (например, VDE-AR-N 4105)
• Защитное отключение генерирующих установок, работающих параллельно сети
• Interface Protection согласно национальным/международным рекомендациям (EREC G99/G59/G83, CEI 0-21)
• Универсальное использование для безопасного отключения распределённой генерации

Сертификаты / соответствие

• VDE-AR-N 4105
• VDE-AR-N 4110
• Руководства BDEW
• G99 / G98 / G59 / G83
• CEI 0-21
• DIN V VDE V 0126-1-1

Варианты
Тип | Питающее напряжение U_S | Арт. №
VMD460-NA-D-2 | AC/DC 100…240 V | B93010045

Технические характеристики

• Тип устройства / коммерческое наименование: LINETRAXX® VMD460-NA
• Питающее напряжение (вариант): AC/DC 100…240 V (VMD460-NA-D-2)
• Функция: внешний сетевой и установочный защитный аппарат для отключения через коммутационные переключатели
• Методы обнаружения: ROCOF (df/dt) и векторный сдвиг
• Мониторинг: фазное и линейное напряжение
• Интерфейсы: RS-485 для обмена данными/параметрирования; приёмник ripple control для удалённого отключения
• Журнал событий: последние 300 сбоев сети с отметкой времени (RTC)
• Управление: подсвеченный графический LC-дисплей; выбор языка (DE/EN/IT)
• Защита: пароль для настроек; корпус можно опломбировать
• Надёжность: конструкция с устойчивостью к одиночному отказу; настраиваемый контроль коммутационного выключателя (NC/NO/off)
