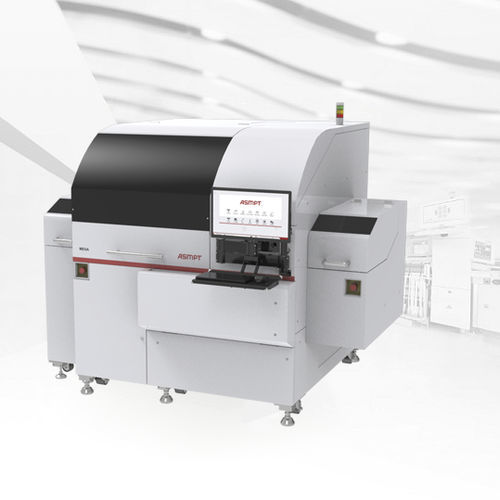

Установка для компоновки электронных блоков для крепления кристалла MEGA

multi-chipавтоматизированнаяMEMS

Обзор
Многочиповый die-bonder, предназначенный для обработки крупных подложек и поддержки входа 12″ пластин, предназначен для автоматизированной сборки многочиповых пакетов с жесткими требованиями к позиционированию и контролю толщины шва (BLT).

Основные характеристики

• Патентованная технология распознавания рисунка look-through для точного выравнивания
• Высокоточное размещение
  • XY-размещение: ± 2 мкм @ 3σ
  • Вращение кристалла: ± 0,1° @ 3σ
• Обработка крупных подложек: макс. 280 mm × 300 mm
• Поддержка входа 12″ пластин
• Продвинутый контроль толщины бонд-линии (BLT)
• Возможность многочипового бондирования
  • Автообмен бонд-инструмента с до 10 буферами инструментов и 5 эжекторными инструментами
  • Модульные опции для удовлетворения различных требований к многочиповым пакетам

* Все характеристики зависят от корпуса и материалов

Характеристики / технические данные

• Наименование модели: MEGA
• Точность размещения (XY): ± 2 мкм @ 3σ
• Точность вращения кристалла: ± 0,1° @ 3σ
• Максимальный размер подложки: 280 mm × 300 mm
• Обработка пластин: поддерживает вход 12″ пластин
• Контроль бонд-линии: продвинутый контроль BLT
• Поддержка многочипов: автообмен инструмента с до 10 буферов и 5 эжекторных инструментов
• Визуальная система: патентованная технология распознавания рисунка look-through

Применение

• Многочиповая упаковка и гетерогенная интеграция
• Сборка модулей датчиков и MEMS
• Компоненты для автомобильной, промышленной и потребительской электроники

Опции и интеграция

• Индивидуальные конфигурации бонд-инструментов и буферы
• Интерфейсы для фабричной автоматизации и мониторинга процесса
