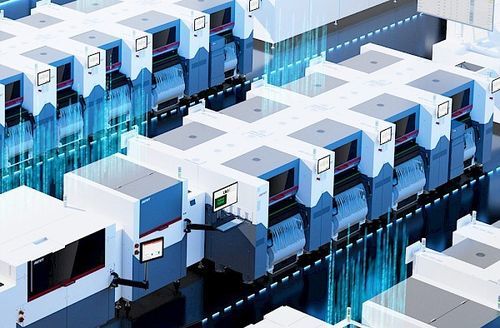

Манипулятор для захвата, подъема и перемещения деталей для BGA SIPLACE V

SMTдля камерымодульный

Обзор
Платформа SIPLACE V, полностью переработанная с нуля, сочетает передовую производительность, высокую гибкость и максимальную точность при полной совместимости с существующими SMT‑линиями. Платформа спроектирована с прицелом на будущее — для дальнейшей автоматизации, эффективной обработки больших данных и долгосрочной защиты инвестиций.

Производительность
Платформа SIPLACE V увеличивает производительность при монтаже SMT до 30 % в реальных производственных условиях, сочетая высокую скорость размещения, гибкость по компонентам и полную совместимость для интеллектуального производства электроники. В ключевых отраслях — от high‑mix low‑volume до высокоскоростного производства — достигаются заметные приросты реальной производительности.

Процессная точность

• Максимальная точность: Новые линейные приводы и измерительные системы с повышенным разрешением обеспечивают точность размещения до 25 µm @ 3σ.
• Интеллектуальные датчики: Замкнутый контур управления корректирует силу размещения в реальном времени для стабильного высокого качества каждого компонента.
• Идеальное выравнивание: Индивидуально поворачиваемые сегменты ноззлов обеспечивают точные угловые положения и безошибочную установку.
• Автоматизированный контроль качества: Высококонтрастные камеры проверяют каждый компонент; переменные позиции подъёма и деформация плат компенсируются автоматически.
• Полная прослеживаемость: Полная трассируемость всех компонентов — подходит для критичных применений (например, automotive).
• Надёжность процесса для сложных компонентов: Smart Pin Support и улучшенная обработка OSC гарантируют стабильные результаты даже для специальных компонентов.

Неограниченная гибкость

• Широкий спектр компонентов: От сверхмалых 016008M до крупноформатных нестандартных компонентов (OSC), включая BGA.
• Три монтажные головы для любых задач: Простая замена в процессе работы благодаря новой универсальной интерфейсной головке.
• Расширенная ёмкость фидеров: До 45 × 8 мм фидеров с каждой стороны — поддерживает SIPLACE X feeders, линейные окунательные блоки, power connectors, SIPLACE glue feeders и SIPLACE measuring feeders.
• Гибкая транспортная система: Выбор одиночного или двойного транспортирования в зависимости от размеров плат и производственных требований.
• Новый SIPLACE V Tray Unit: Узкий и компактный модуль для подачи JEDEC‑лотков.
• Гибкая конфигурация машины: Выбор одно- или двухпортальной версии, одиночный или двойной конвейер, опциональный модуль 3D Koplan и дополнительные камеры.

Готовность к будущему

• Открытая архитектура системы: Модульная конструкция, готовая к новым поколениям монтажных голов и будущим требованиям процесса.
• Высокоскоростная передача данных: Gigabit Ethernet обеспечивает максимальную пропускную способность, минимальную задержку, M2M‑связь и эффективное управление/анализ больших данных.
• Поддержка ИИ и аналитики: Интегрированная концепция данных создаёт фундамент для оптимизации процесса с помощью ИИ и предиктивного контроля качества.
• Готовность к автоматизации: Проектирование с учётом дальнейшей автоматизации в производстве электроники.
• Расширенные варианты платформы: SIPLACE V L — версия для крупноформатных плат и компонентов высотой до 55 мм.
• Бесшовная интеграция ПО: Совместимость с WORKS Software Suite и Factory Solutions.

Монтажные головы

• Placement Head CP20: Высокоскоростная collect‑and‑place голова. До 52,500 cph при точности 25 µm @ 3σ. Для компонентов от 016008M до ≈8,2 × 8,2 × 4 мм. Диапазон силы размещения 0,5 N–4,5 N.
• Placement Head CPP: Универсальная голова для смешанных сборок. Переключение между collect‑and‑place, pick‑and‑place или смешанным режимом через ПО. Для компонентов от 01005 до 50,0 × 40,0 × 15,5 мм. Скорость до 28,000 cph, точность до ±25 µm @ 3σ.
• Placement Head TWIN VHF: Специалист по крупным и тяжёлым компонентам. Сила размещения до 100 N; обрабатывает компоненты до ≈200 × 150 × 25/50 мм. Скорость до 6,000 cph. Точность до ±20 µm @ 3σ. Вес компонента до 300 г (TWIN VHF).

SIPLACE V — ключевые пункты

• До +30% реальной производительности в ключевых отраслях.
• Заметно выше производительность в реальных производственных условиях.
• Максимальная гибкость, включая высокоскоростные применения.
• Проверенные функции контроля качества и полная трассируемость.
• Полная совместимость с существующим оборудованием и ПО ASMPT.
• Максимальная защитa инвестиций и готовность к будущему.

Техническая таблица (резюме)
Скорость размещения: 105,000 cph
Стандартная точность: ±25 µm @ 3 σ
Размеры PCB (L × W): до 850 mm × 610 mm в режиме single‑lane; до 400 mm × 280 mm в режиме dual‑lane; до 700 mm × 530 mm dual as single
Слоты для фидеров: до 90 × 8 mm tape feeders
Габариты машины (L × W × H): 1.1 m × 2.4 m × 1.6 m

Характеристики / технические спецификации

• Модель: SIPLACE V
• Скорость размещения: 105,000 cph
• Стандартная точность размещения: ±25 µm @ 3 σ
• Поддерживаемые размеры PCB: single‑lane до 850 × 610 mm; dual‑lane до 400 × 280 mm; dual‑as‑single до 700 × 530 mm
• Вместимость фидеров: до 90 × 8 mm фидеров (на машину)
• Габариты: 1.1 m × 2.4 m × 1.6 m (L × W × H)
• Опции голов: CP20 (высокая скорость, до 52,500 cph), CPP (универсал, до 28,000 cph), TWIN VHF (высокая сила, до 100 N, для крупных компонентов)
• Ключевые функции: управление силой в замкнутом контуре, поворачиваемые сегменты сопла, Smart Pin Support, обработка OSC, SIPLACE Measuring Feeder, SIPLACE Glue Feeder, Linear Dipping Unit, SIPLACE V Tray Unit, LED‑центрирование, стационарные камеры компонентов (Type 53GigE / 56GigE), встроенная инспекция PCB, 3D‑сенсор копланарности, Smart Nozzle Reader
• Подключение: Gigabit Ethernet, поддержка IPC‑HERMES‑9852, IPC‑CFX и интеграция с WORKS Software Suite и SMT Analytics
