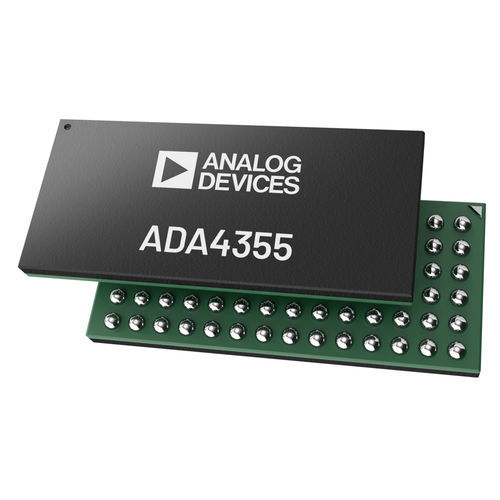

Модуль приемника LVDS ADA4355

оптическиймногоканальный

ADA4355 представляет собой законченный высокопроизводительный модуль μModule® с токовым входом. Для экономии места ADA4355 включает в себя все необходимые активные и пассивные компоненты для реализации полного решения по сбору данных от тока до разрядов, поддерживающего малый форм-фактор, оптические модули, а также многоканальные системы. Высокоскоростной трансимпедансный усилитель (ТИА) устройства поддерживает длительность импульсов 10 нс, что позволяет получить высокое пространственное разрешение при измерениях во времени (ToF). Кроме того, ADA4355 имеет три настройки коэффициента усиления TIA (TZ) для максимального увеличения динамического диапазона. Внутренний аналоговый фильтр нижних частот (ФНЧ) с возможностью выбора может ограничивать полосу пропускания устройства с угловой частотой 100 МГц для минимизации широкополосных шумов и одновременно служить сглаживающим фильтром для АЦП с частотой 125 МГц/с. Для сигналов с меньшей полосой пропускания или более длинных импульсов сигнала (например, 20 мкс и более) фильтр может быть установлен на угловую частоту 1,0 МГц для дополнительного подавления шума. 14-разрядный АЦП преобразует усиленный сигнал напряжения со скоростью до 125 MSPS и выводит оцифрованные сигналы через две последовательные линии передачи данных с низковольтной дифференциальной сигнализацией (LVDS), работающие со скоростью до 1 Гбит/с на линию. Выход тактового генератора данных (DCO) работает на частоте до 500 МГц и поддерживает работу с двойной скоростью передачи данных (DDR). ADA4355 демонстрирует быстрое восстановление после перегрузки при большом входном токе и выпускается в корпусе CSP_BGA размером 12,00 мм × 6,00 мм с диапазоном рабочих температур от -40°C до +85°C. ПРИМЕНЕНИЯ Преобразование тока в напряжение Химические анализаторы Масс-спектроскопия Время пролета Оптоволоконное зондирование РЕФЛЕКТОМЕТР Оптические усилители Реконфигурируемые оптические мультиплексоры сложения и сброса (ROADM)
