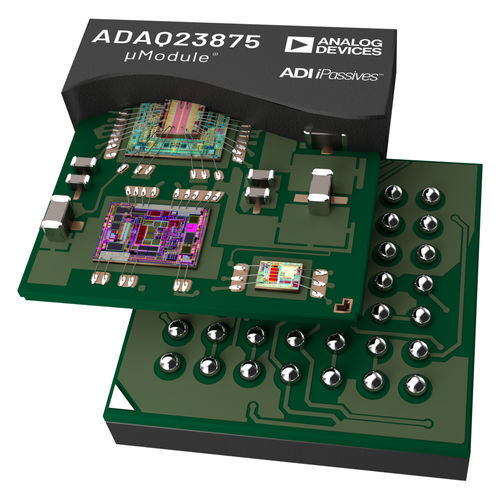

Аналоговая плата захвата ADAQ23875

цифровая16 битов

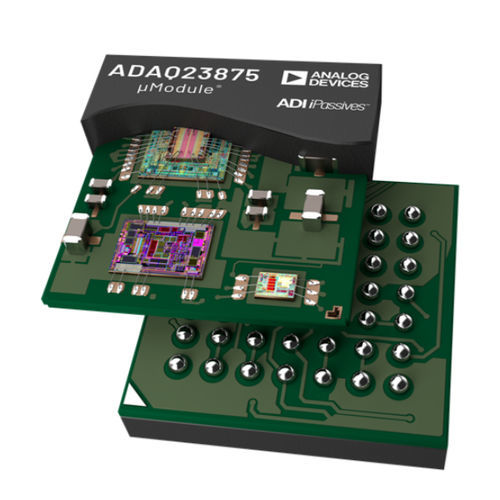

ADAQ23875 - это прецизионное, высокоскоростное решение для сбора данных на основе μModule®, которое позволяет сократить цикл разработки прецизионных измерительных систем за счет переноса бремени выбора компонентов, их оптимизации и компоновки с разработчика на устройство. Используя технологию "система в упаковке" (SIP), ADAQ23875 сокращает количество компонентов конечной системы за счет объединения в одном устройстве нескольких общих блоков обработки и формирования сигнала, что позволяет решить многие проблемы проектирования. Эти блоки включают малошумящий полностью дифференциальный драйвер аналого-цифрового преобразователя (АЦП) (FDA), стабильный опорный буфер и высокоскоростной 16-разрядный АЦП с регистром последовательной аппроксимации (SAR) со скоростью 15 MSPS. Благодаря использованию технологии iPassives® компании Analog Devices, Inc. в ADAQ23875 также применены важнейшие пассивные компоненты с превосходными характеристиками согласования и дрейфа для минимизации температурно-зависимых источников ошибок и обеспечения оптимальных рабочих характеристик (см. рис. 1). Быстрое согласование драйверного каскада АЦП с полностью дифференциальным или односторонним входом и отсутствие задержки SAR АЦП обеспечивают уникальное решение для архитектур цепей мультиплексированных сигналов с большим числом каналов и приложений с контурами управления. Малая площадь корпуса CSP_BGA (9 мм × 9 мм) позволяет создавать приборы меньшего форм-фактора без снижения производительности. Возможность работы от одного источника питания 5 В позволяет достичь оптимальной производительности устройства. ADAQ23875 оснащен последовательным цифровым интерфейсом с низковольтной дифференциальной сигнализацией (LVDS) с однополосным или двухполосным режимами вывода, что позволяет пользователю оптимизировать скорость передачи данных интерфейса для каждого конкретного приложения. Указанный режим работы μ-модуля составляет от -40°C до +85°C.
