Плата захвата 16 битов ADAQ4001

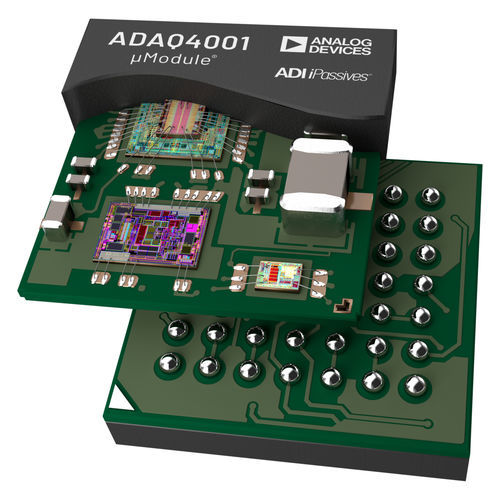

ADAQ4001 - это μModule® для прецизионного сбора данных (DAQ), решение для цепочки сигналов, которое позволяет сократить цикл разработки прецизионной измерительной системы за счет переноса задачи выбора компонентов, оптимизации и компоновки цепочки сигналов с разработчика на устройство. Используя технологию "система в упаковке" (SIP), ADAQ4001 сокращает количество компонентов конечной системы за счет объединения в одном устройстве нескольких общих блоков обработки и формирования сигнала. Эти блоки включают 16-разрядный аналого-цифровой преобразователь (АЦП) с высоким разрешением, регистром последовательной аппроксимации (SAR) и частотой 2 MSPS, малошумящий полностью дифференциальный усилитель-драйвер АЦП (FDA) и стабильный опорный буфер. Благодаря использованию технологии iPassives® компании Analog Devices, Inc. в ADAQ4001 также применены важнейшие пассивные компоненты с превосходными характеристиками согласования и дрейфа для минимизации температурно-зависимых источников ошибок и обеспечения оптимальных рабочих характеристик (см. рис. 1 в листе технических данных). Размещение этой сигнальной цепи в небольшом 49-выводном корпусе CSP_BGA размером 7 мм × 7 мм и шагом 0,80 мм позволяет создавать компактные форм-факторы без ущерба для производительности и упрощает управление спецификацией материалов конечной системы. Такой уровень системной интеграции делает ADAQ4001 гораздо менее чувствительным к разводке печатной платы (ПП), обеспечивая при этом гибкость адаптации к широкому диапазону уровней сигналов. Последовательный интерфейс пользователя, совместимый с последовательным периферийным интерфейсом (SPI), работает с логикой 1,8 В, 2,5 В, 3 В или 5 В, используя отдельное питание VIO. Температура эксплуатации ADAQ4001 - от -40°C до +125°C. ПРИМЕНЕНИЯ Автоматическое испытательное оборудование Автоматизация машин Средства управления технологическими процессами Медицинское приборостроение
