Аналоговая плата захвата ADAQ7767-1

цифровая

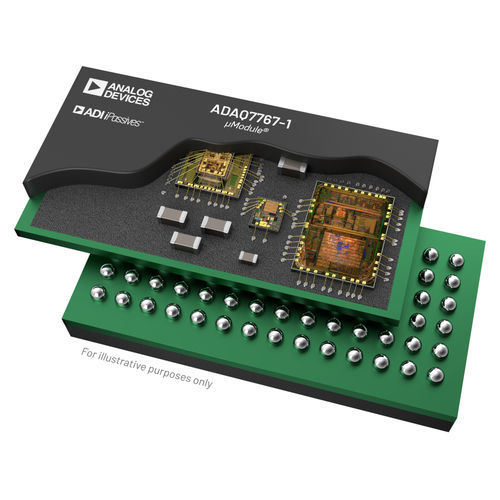

ADAQ7767-1 - это 24-разрядная прецизионная система сбора данных (DAQ) μModule®, которая объединяет блоки формирования, преобразования и обработки сигналов в единую систему в корпусе (SiP), что позволяет быстро разрабатывать компактные и высокопроизводительные прецизионные системы DAQ. ADAQ7767-1 состоит из следующих компонентов: Малошумящий линейный фазовый сглаживающий фильтр (AAF) четвертого порядка Драйвер АЦП с низким уровнем шума, низкими искажениями, высокой пропускной способностью и возможностью выбора коэффициента усиления, а также дополнительный буфер повышения линейности Высокопроизводительный 24-битный сигма-дельта АЦП со средней полосой пропускания и программируемым цифровым фильтром Линейный регулятор с низким уровнем шума и низким падением напряжения (LDO) Опорные буферы Критические пассивные компоненты, необходимые для сигнальной цепи ADAQ7767-1 поддерживает широкий спектр типов входных сигналов, включая униполярные и биполярные однополярные, псевдодифференциальные и дифференциальные сигналы, с максимальным дифференциальным диапазоном ±28,672 В и диапазоном напряжения общего тока от -16 В до +12 В с помощью IN3. Благодаря точности технологии Analog Devices iPASSIVES™, ADAQ7767-1 имеет превосходный коэффициент отклонения общего режима (CMRR). Три пары переключаемых выводов усиления обеспечивают дополнительный динамический диапазон системы и улучшают шумовые характеристики сигнальной цепи при использовании входных сигналов меньшей амплитуды. В приложениях, требующих высокого входного импеданса, ADAQ7767-1 позволяет заказчику выбрать предпочтительный входной усилитель. Аналоговый фильтр низких частот четвертого порядка в сочетании с программируемым пользователем цифровым фильтром обеспечивает защиту сигнальной цепи от высокочастотных шумов и внеполосных тонов, подаваемых на входной узел, и их возврата в интересующую полосу частот.
