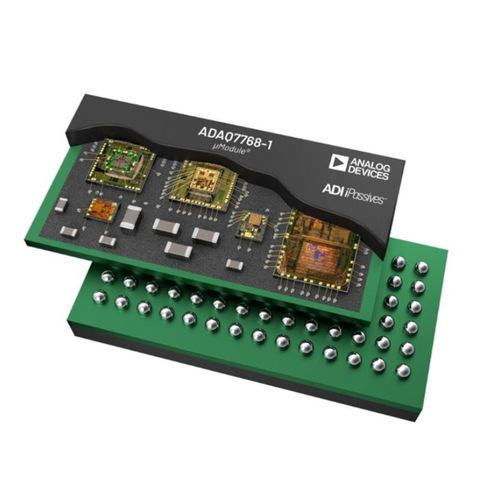

Аналоговая плата захвата ADAQ7768-1

ADAQ7768-1 - это 24-разрядная прецизионная система сбора данных (DAQ) μModule®, которая объединяет блоки формирования, преобразования и обработки сигналов в единую систему в корпусе (SiP) для быстрой разработки очень компактных, высокопроизводительных прецизионных систем DAQ. ADAQ7768-1 состоит из: Малошумящий приборный усилитель с низким током смещения и высокой полосой пропускания с программируемым усилением (PGIA), способный усиливать и ослаблять сигнал при сохранении высокого входного импеданса. Малошумящий линейный фазовый сглаживающий фильтр четвертого порядка. Драйвер АЦП с низким уровнем шума, низкими искажениями и высокой пропускной способностью, а также дополнительный буфер повышения линейности. Высокопроизводительный 24-битный Σ-Δ АЦП со средней полосой пропускания и программируемым цифровым фильтром. Малошумящий линейный регулятор с низким падением напряжения. Опорные буферы. Критические пассивные компоненты, необходимые для сигнальной цепи. ADAQ7768-1 поддерживает полностью дифференциальный входной сигнал с максимальным диапазоном ±12,6 В. Он имеет диапазон входного напряжения общего режима ±12 В с превосходным коэффициентом отклонения общего режима (CMRR). Входной сигнал полностью буферизован с очень низким входным током смещения (типичный ток 2 пА). Это позволяет легко согласовывать входное сопротивление и обеспечивает прямое подключение ADAQ7768-1 к датчикам с высоким выходным сопротивлением. Семь настраиваемых выводов коэффициента усиления обеспечивают дополнительный динамический диапазон системы и улучшают шумовые характеристики сигнальной цепи при использовании входных сигналов меньшей амплитуды. Аналоговый фильтр низких частот четвертого порядка в сочетании с программируемым пользователем цифровым фильтром обеспечивает полную защиту сигнальной цепи от высокочастотных шумов и внеполосных тонов, подаваемых на входной узел, и их возврата в интересующую полосу частот.
