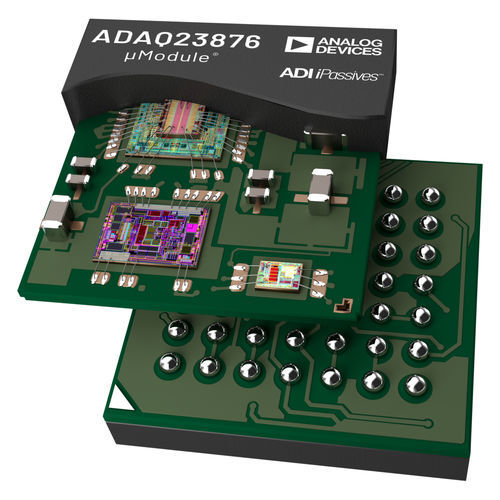

Аналоговая плата захвата ADAQ23876

16 битов

ADAQ23876 - это прецизионное, высокоскоростное решение для сбора данных на основе μModule®, которое позволяет сократить цикл разработки прецизионных измерительных систем за счет переноса бремени выбора компонентов, их оптимизации и компоновки с разработчика на устройство. Используя технологию "система в пакете" (SIP), ADAQ23876 сокращает количество компонентов конечной системы за счет объединения в одном устройстве нескольких общих блоков обработки и формирования сигнала, включая малошумящий полностью дифференциальный драйвер АЦП (FDA), стабильный опорный буфер и высокоскоростной 16-разрядный АЦП с регистром последовательной аппроксимации (SAR) со скоростью 15 MSPS. В ADAQ23876 также применены критически важные пассивные компоненты с превосходными характеристиками согласования и дрейфа, выполненные по технологии iPassive® компании Analog Devices, Inc. для минимизации температурно-зависимых источников ошибок и обеспечения оптимальных характеристик. Быстрое согласование драйверного каскада АЦП и отсутствие задержек в SAR АЦП обеспечивают уникальное решение для архитектур цепей мультиплексированных сигналов с большим числом каналов и приложений с контуром управления. Малая площадь (9 мм × 9 мм) BGA-корпуса позволяет создавать приборы меньшего форм-фактора без снижения производительности. Системная интеграция решает многие конструкторские задачи, при этом устройство сохраняет гибкость конфигурируемой петли обратной связи драйвера АЦП, позволяющей регулировать усиление или ослабление, а также полностью дифференциальный или односторонне-дифференциальный вход. При этом возможна работа от одного источника питания 5 В при достижении оптимальных характеристик устройства. ADAQ23876 оснащен последовательным цифровым интерфейсом LVDS с однополосным или двухполосным режимом вывода, что позволяет пользователю оптимизировать скорость передачи данных интерфейса для каждого конкретного приложения.
