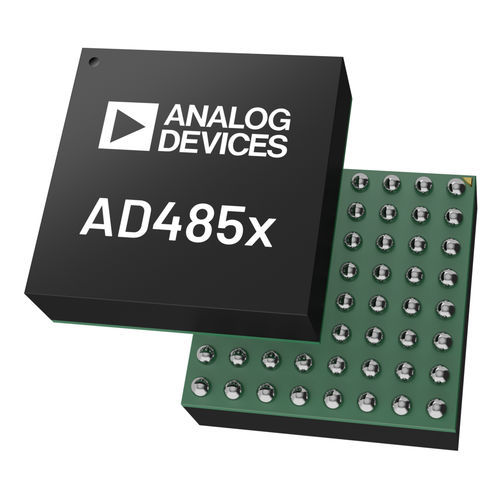

Система сбора данных напряжение AD4855

для одновременного сбора пробкомпактный

AD4855 - это полностью буферизованная 8-канальная система сбора данных (ССД) с одновременной выборкой, 16-разрядная, 250 кС/с, с дифференциальными входами с широким диапазоном общих мод. Ее функциональная архитектура показана на рисунке 1. Работая от низковольтного источника питания 5 В, с гибким питанием входного буфера и используя прецизионный внутренний опорный сигнал с низким дрейфом и опорный буфер, AD4855 позволяет независимо конфигурировать диапазон SoftSpan каждого канала в соответствии с размахом сигнала собственного приложения, сводя к минимуму дополнительное внешнее формирование сигнала. Для дальнейшего увеличения динамического диапазона одиночного преобразования в AD4855 реализована технология бесшовного высокого динамического диапазона (SHDR). При включении этой технологии коэффициент усиления входного тракта канала автоматически оптимизируется от выборки к выборке, минимизируя шум преобразователя на каждой выборке без влияния на линейность. Полоса пропускания 11 МГц, пикоамперные входные аналоговые буферы, широкий диапазон входного общего режима и коэффициент отклонения общего режима (CMRR) 120 дБ позволяют AD4855 напрямую оцифровывать входные сигналы с произвольными колебаниями на INx+ и INx-. Гибкость входного сигнала в сочетании с интегральной нелинейностью (INL) ±160 мкВ, отсутствием пропущенных кодов при 16 битах, соотношением сигнал/шум (SNR) 94,6 дБ и динамическим диапазоном 98,1 дБ делают AD4855 идеальным выбором для приложений, требующих высокой точности, пропускной способности и прецизионности при компактных габаритах решения. Возможность 16-битной передискретизации обеспечивает дальнейшее улучшение SNR и динамического диапазона. Опциональная регулировка смещения, усиления и фазы по каждому каналу обеспечивает возможность калибровки и устранения ошибок на уровне системы до DAS.
